窗式空調器的三代壓縮機

   2020-02-26 十二3246
核心提示:渦旋式壓縮機多用在中小型熱泵型空調器中,它與往復式和旋轉式壓縮機相比較,具有很突出的優越性能

空調器中使用的壓縮機有往復式、旋轉式和渦旋式等。早期使用較多的是往復活塞式壓縮機,現已被淘汰。目前在空調器上使用最多的是旋轉式壓縮機。

 (1)旋轉式壓縮機空調器上用的旋轉式壓縮機的基本結構、工作原理與電冰箱上用的旋轉式壓縮機基本相同。它與往復式壓縮機相比除具有有零部件少、體積小、重量輕、運行平穩可靠、噪聲低、振動小、制冷效率高等優點外,還可采用變頻器調節壓縮機的轉速,所以制冷量1000~7000雙的空調器基本上都采用旋轉式壓縮機。

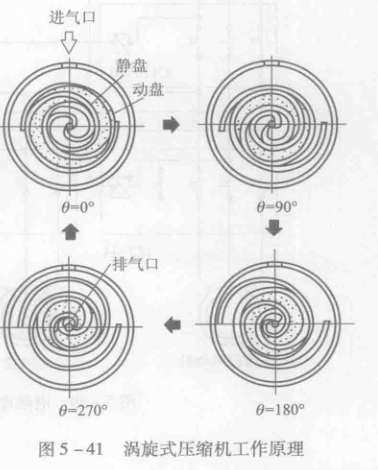

(2) 渦旋式壓縮機:渦旋式壓縮機結構如圖5-40所示。它主要由一對呈渦旋漸開曲面的模板渦旋定子和渦旋轉子組成,利用渦旋轉子在渦旋定子內旋轉,使密閉空間的位置和容積發生變化,從而完成對氣體的壓縮。圖5-41所示為渦旋式壓縮機工作原理的分解圖。它的工作原理是將帶有渦旋形葉片的定子與轉子相哮合,以相位差180°的兩個渦洲形葉片組合成若干個封閉空間,如圖5-41中的四個月牙形工作容積。定子與機殼相固定,轉子由一個偏心距很小(4mm左右)的偏心軸帶動,繞固定盤渦旋中心以一定半徑做公轉運動,每轉一個角度,月牙形工作容積被連續壓縮一次。在圖5-41中,θ=0°時月牙形面積最大,θ=90°時被壓縮變小,θ=180°又壓縮變小,直到θ=270°~360°時氣體被壓縮到一定壓力后,從中心孔連續排出,制冷劑在外圓處壓力比較低,越到中心處壓力越高。因此,這種壓縮過程是連續進行的,且運行平穩。由于沒有吸氣閃和排氣,幾乎沒有余隙容積,因此,容積效率很高。

  渦旋式壓縮機多用在中小型熱泵型空調器中,它與往復式和旋轉式壓縮機相比較,具有很突出的優越性能:結構簡單,運行平穩,效能比大,體積小,重量輕,噪聲低,在熱泵制熱運行時,若室外氣溫很低,則往復式和旋轉式壓縮機進、排氣壓力差顯著增大,泄露家具,而渦旋式壓縮機高壓和低壓區之間隔著一個月牙形的中壓去,這就使泄露大大減少,制熱能力得以提高,例如在環境溫度為-5℃時,渦旋式壓縮機的制熱能力約比往復式壓縮機大20%
