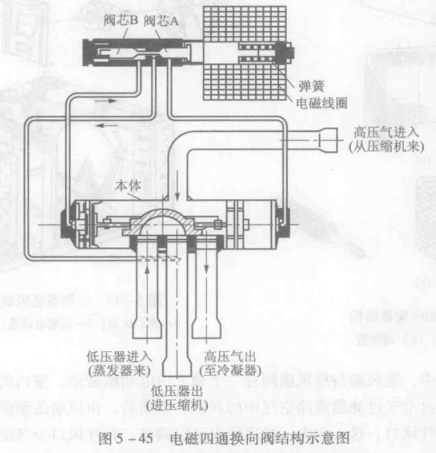

電磁四通換向閥由電磁導向閥和斯通換向閥兩部分組成，如圖5-45所示。
1）電磁導向閥是控制四通換向閥的導向閥，可分為兩部分，一部分是電磁體，由電磁線圈、銜鐵及彈簧組成，銜鐵在不銹鋼管內，端面有悶蓋密封，銜鐵在管內可左右移動，當線圈通電后，便產生磁場，銜鐵在磁場力作用下克服彈簧力向右移動;當切斷電源時，由于磁場力消失，彈簧力推動銜鐵向左移動復位。另一部分是閥體，它是一個三通閥，閥體內有兩個閥芯，分別控制一個閥口。兩閥芯與衡鐵在閥體內同一條軸線上，在左右彈簧的壓迫下，互相緊靠成為一體，當電磁線圈通電產生磁場后，銜鐵被吸引而移動，兩個贛芯也跟著一起移動。在兩閥芯中間的閥體上有三個出口，分別焊有三根毛細管，成為三通導閥。在未通電時，由于右側彈簧力大于左側彈簧力，右側彈簧推動銜鐵、閥芯向左移動這時右閥門關閉，左閥門打開，左邊兩根毛細管相通，右邊毛細管被堵住不通。通電后，電磁力吸引銜鐵向右移動，閥芯在左彈簧推動下向右移動，結果左閥門關閉、右閥門打開，右邊兩根毛細管相通，左邊毛細管通道被切斷。
2）四通換向閥。四通換向閥上有四根連接管，兩端蓋上分別焊有毛細管與電磁閥體上的毛細管相通。四通閥體內裝有半圓閥座、滑塊以及兩個活塞。閥座上有三個孔，由閥體外插進三根銅管，半圓閥座、簡體及銅管同時用銀合金鈣焊在一起。滑塊就是閥門，它在閥座上可以左右移動。當滑塊左移時，半圓形滑塊蓋住左邊兩孔，使蓋住的兩孔相通，右邊一孔與簡體連通。當滑塊右移時，它就蓋住右邊兩孔，左邊一孔與簡體連通。這樣就能使制冷劑在系統內改變流向。
