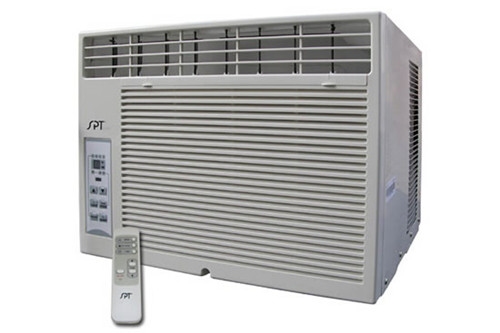

熱泵型窗式空調器

制冷機從低溫熱源吸取熱量，達到向高溫熱源加熱的目的，這樣的裝置稱為熱泵。可見熱泵與一般用于降溫目的制冷機在原理上完全相同，只是使用目的不同。

結構組成：熱泵型窗式空調器與單冷型窗式空調器相比，空氣循環系統和箱體支撐系統沒有變化，不同的是增加了一個進行制冷、制熱轉換的電磁四通換向閥和制熱毛細管，電氣控制系統亦稍有不同。

制冷系統：①四通電磁換向閥。為了使空調器夏季制冷、冬季制熱，而又要使用同一套制冷系統，熱泵型空調器在單冷型空調器的基礎上多裝了一個四通電磁換向閥。當電磁線圈通電后，吸引閥芯，改變制冷劑的流動方向。當低壓制冷劑液體進入室內換熱器時，空調器按制冷方式工作，即向室內“供冷";當高壓制冷劑蒸氣進入室內換熱器時，空調器按熱泵式工作，即向室內“供熱"。②制熱毛細管。為了防止空調房間過冷，設計時單冷型空調器制冷系統蒸發壓力較高，蒸發溫度也較高;而熱泵型空調器在制熱轉換后，室外換熱器變成了蒸發器，如果蒸發壓力不變，則在冬季使用時，由于環境溫度較低，室外換熱器中的制冷劑不易吸熱氣化，也就不能充分利用低溫熱源制熱，使制熱循環難以完成。因此，熱泵型空調器制冷系統中增加了一根制熱專用毛細管，用于在制熱時降低蒸發壓力，使制冷劑得以在較低的環境溫度下順利蒸發。
