壓力調節

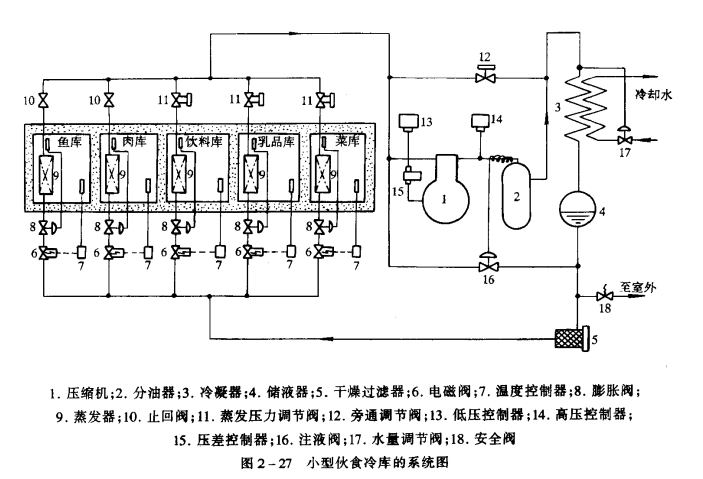

用蒸發壓力調節閥11、旁通調節閥12、水量調節閥17和低壓控制器13來控制各種壓力。高溫庫蒸發器出口安裝蒸發壓力調節閥，保證了5個冷庫在各自所需的蒸發壓力下工作。
當5個冷庫內只剩下一個冷庫未達到規定溫度值，而吸氣力降低到某一給定值時，旁通閥自動打開，讓一部分高壓冷劑蒸氣直接進入吸氣管，使吸氣壓力保持在給定值以上，避免了壓縮機出現不該有的啟停頻繁現象。
在冷卻水進水管道上安裝水量調節閥，把冷凝壓力控制在所需的范圍內。
低壓控制器控制吸氣壓力，當5個濟南冷庫都達到規定溫度時，一旦吸氣壓力降至低壓給定值時，低壓控制器的觸點馬上斷開，切斷壓縮機電機電源，使壓縮機立即停車。
安全保護
用高壓控制器14、安全閥18、壓差控制器15、注液閥16、止回閥10來實現多方面的安全保護。高壓控制器控制排汽壓力，當壓力超過高壓給定值時，高壓控制器14斷開，壓縮機保護性停車，同時高壓報警。在高壓控制器失靈或壓縮機不在工作的情況下，由于失火或其他原因引起冷凝器壓力劇增而超過允許值時，安全閥自動跳開，將系統中的高壓制冷劑急速排至室外，防止爆炸事故的發生。
用壓差控制器來保護油壓，當油壓小于油壓給定值時，油壓差控制器15斷開，同時可使壓縮機停車。在吸氣管和高壓液管之間裝注液閥，當排氣溫度超過允許值時，往液閥打開，一部分液體冷劑經閥節流而進入吸氣管，使吸氣溫度降低，從而達到降低排汽溫度的目的。在低溫庫中安裝止回閥，防止高溫冷劑蒸氣倒流冷凝在低溫蒸發器內，避免啟動時產生液擊。
