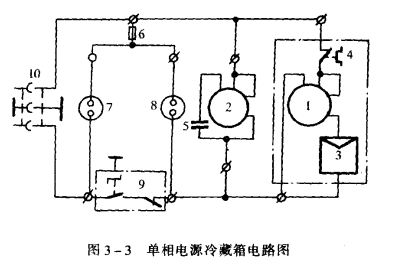

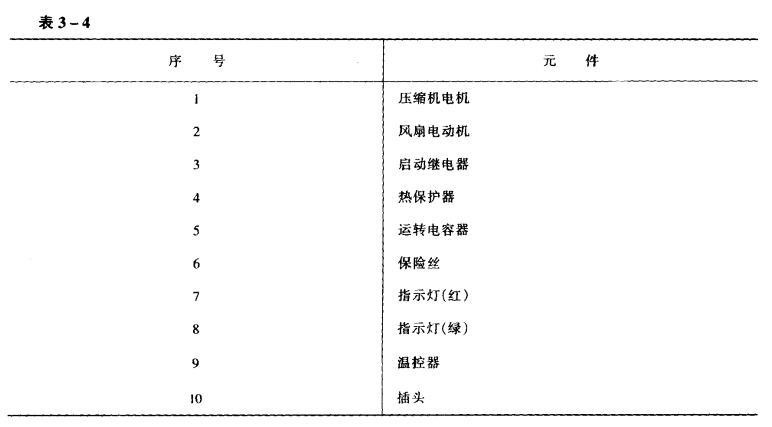

采用小型全封閉式壓縮機風冷式冷凝器的冷藏電路和電路圖。如圖3一3及表3一4所示。電源插座為三孔式，需有良好的接地保護。線路中裝有保險絲。全封閉式壓縮機采用CSR式啟動器(由電壓式啟動器構成)，在壓縮機外殼上有雙簧金屬片式過熱保護，當濟南壓縮機超載運轉而過熱時，雙金屬片因受熱而變形，斷開壓縮機電路。
風扇電機線路中有運轉電容器(220V, 1.21S)，以改善電機的啟動和運轉特性。溫控器具有由溫度控制壓縮機開、停的功能。線路中的兩個指示燈可標志線路是否有故障，正常時紅燈亮為電源無問題，綠燈亮為壓縮機無問題。若紅、綠燈單獨有一個不亮?xí)r分別表明電源故障或壓縮機故障。若紅、綠燈均不亮，表明停電或保險絲熔斷。
