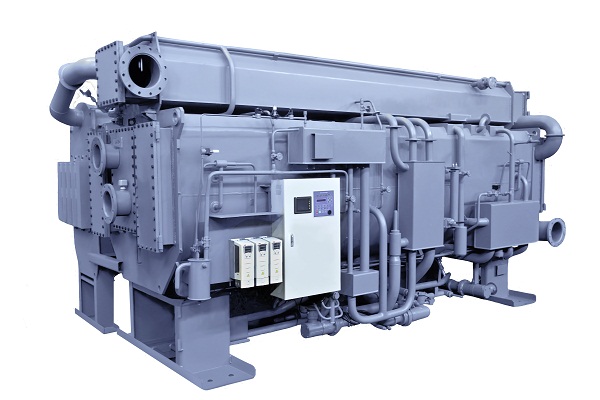

直燃機的結構與蒸氣型雙效溴化鋰制冷機構造基本相同。一般由高壓發生器、低壓發生器、冷凝器、蒸發器、吸收器、高溫?zé)峤粨Q器、低溫?zé)峤粨Q器和熱水器組成。直燃型溴化鋰?yán)錅厮畽C(jī)是由各種熱交換器組成的，現將各部分的結構及工作流程分述如下:
高壓發生器(簡稱高發)：高壓發生器由內筒體、外筒體、前管板、后管板、螺紋煙管及前、后煙箱組成。燃燒機從前管板插入內筒體，噴出火焰(約1400%)，使內筒體及煙管周圍的溴化鋰稀溶液沸騰，產生水蒸氣，同時使溶液濃縮，產生的水蒸氣進入低壓發生器;而濃溶液經高溫?zé)峤粨Q器吸和吸收器。高發內壓力約為700mmHg(表壓:-0.01MPa)。
低壓發生器(簡稱低發)：低壓發生器由折流板及前后水室組成。高發產生的水蒸氣進入前水室，將銅管外側的溴化鋰稀溶液加熱，使之沸騰產生水蒸氣，同時使溶液濃縮。水蒸氣進入冷凝器，而濃縮后的溶液經低溫?zé)峤粨Q器進入吸收器。同時銅管內的水蒸氣被管外溶液冷凝后，經過一內節流閥(針閥)流進冷凝器。低壓發生器內壓力約為57mmHg。
冷凝器：冷凝器由鋼管及前后水蓋組成，冷卻水從后水蓋流進銅管內，使管外側來自高發的冷劑水冷卻和來自低發的冷劑水蒸氣冷凝;而冷卻水從銅管流經前水蓋進入冷卻塔5在這里冷卻水帶走了高壓發生器、低壓發生器的熱量(即燃燒熱量)。冷凝器與低壓發生器同在一個空間(上筒體)，其壓力相當。
