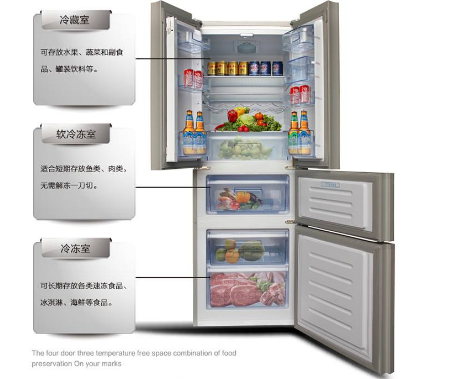

冰箱環境溫度設定為32℃，由溫度微調控制元件W21和W22分別設定冰箱冷凍室和冷藏室內溫度，當冷凍室溫度微調旋鈕對應刻度“弱”、“中”、“強”時，設定冷凍室為- 20℃~-18℃、-22℃~-20℃、-22℃~-24℃，當冷藏室溫度微調旋鈕對應刻度為“溺”、“中”、“強”時，設定冷藏室溫度為7~9℃, 5℃~7℃, 3℃~5℃ 。
MC68HCO5芯片以此作為判斷條件，對兩個感溫元件傳來信號進行判斷并決定動作;當冷藏室溫度不符合要求時，如果此時冷藏室風門處于關閉狀態，MC68HC05接通繼電器J1和J2(在接通J1后，風門電機開始動，當風門打開到位時，風門位置開關接通，向MC68 HCO5發出信號，芯片接到信號后，關閉J1，風門電機停止轉動，完成打開風門動作)，令冷藏室電動風門打開，壓縮機和冷凍室風扇保持運轉;當冷藏室溫度達到要求而冷凍室溫度未達到要求時，MC68HC05繼續接通繼電器J2并發出信號令風門關閉(其工作原理和開門相同)，令壓縮機繼續運轉而關閉冷藏室的送風風門。
當冷凍室和冷藏室均達到溫度時，MC68HC05斷開J2,令壓縮機停止運轉。在MC68HCO5芯片內部設有計時器，計算冷凍室溫度低于一3℃時壓縮機的運轉時間，當壓縮機的運轉時間累計達到12個小時，MC68HCO5切斷J2關閉壓縮機，同時接通J3，接通除霜加熱管，對冷凍室內的蒸發器進行加熱除霜。在蒸發器出口的儲液器安裝有熱敏電阻。當儲液器溫度達到一定值(6℃左右)時，MC68HCO5根據判斷運算元件LM324傳來信號切斷J3,終止除霜過程。
