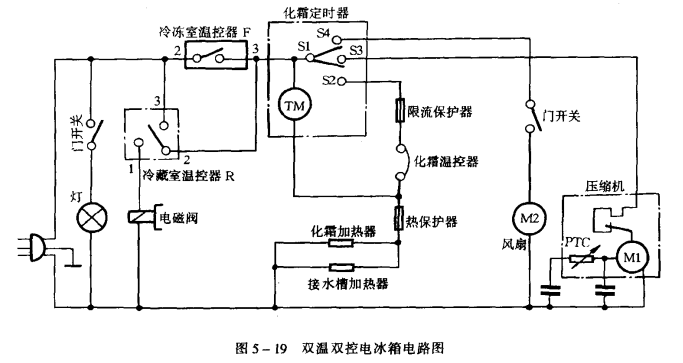

雙溫雙控電冰箱的電氣電路如圖5-19所示。冷藏室溫度控制器R和冷凍室溫度徑翻器F都司使壓縮機M1和電風扇電動機M2接通工作，并由冷藏室溫度控制器的通斷狀態控制制冷劑的制冷循環流程。其化霜電路的工作原理:電冰箱制冷運行時，化霜定時器的觸點S1~S3;S1~S4接通M1和M2，同時定時器TM電動機通電運行，累積操作計時。象計開機超過8小時時，S1~S3和S1~S4斷開，S1~S2閉合，加熱器發熱化霜。當蒸發器溫度上升到8℃時，化霜溫度控制器動作，化霜電路斷電，停止加熱。TM電動機運轉3分鐘時，S1~S2斷開，S1~S3接通，M1運轉，電冰箱開始制冷。當冷凍室溫度下降達-7℃時，化霜溫度控制器恢復接通。M1運轉7分鐘后，化霜定時器的S1~S4接通M2，進入下一個累積計時。
檢查化霜定時器、限流保護器、化霜溫度控制器、化霜加熱器、熱保護器及接水槽加熱器等相關部件，發現化霜加熱器斷路。更換化霜加熱器，開機試驗，自動化霜正常，故障排除。
