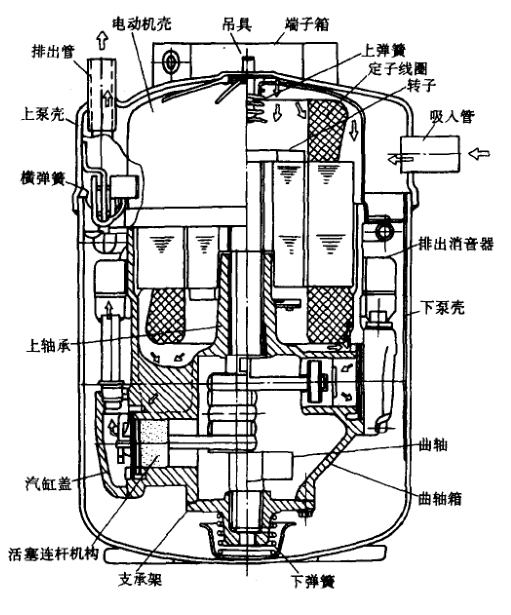

參照圖2-4的全封閉式壓縮機解剖圖介紹各零部件的結構
(1)機體：機體是一臺壓縮機的支承基體,是壓縮機的骨架,且汽缸與軸承座都鑄在機體上,還有電動機的定子座也在機體上。把其他的零部件用螺栓裝在機體上,就成為一臺壓縮機。機體有單只汽缸，也有兩只、三只、四只汽缸,以相同汽缸直徑為基礎,不同缸數組合的幾種壓縮機,就成為不同制冷量的系列壓縮機。
(2)曲柄連桿機構組：軸、連桿、活塞等組成一個傳動機構,將動力傳給活塞使之在汽缸中運動。當電動機轉動時,它把動力傳給曲軸,套在曲軸銷上的連桿大頭跟著其回轉,通過連桿桿身把回轉運動傳給連桿小頭,連桿小頭與活塞通過活塞銷而連系在一起,使活塞在汽缸內作往復的直線運動,形成了可以變化的汽缸工作容積,為汽缸創造了吸、排氣的條件。
(3)氣閥組：它由閥板、閥片、壓簧壓板等構成為一塊氣閥。每只氣缸上就有一塊氣閥，蓋在汽缸口。氣閥的功能是吸、排氣閥門,當汽缸吸氣時,吸氣閥片自行打開,蒸氣進入汽缸，而排氣閥片關閉。當排氣時,吸氣閥片關閉,排氣閥片打開,汽缸內蒸汽被排出,協助汽缸工作。
(4)潤滑系統：由油泵、油孔、濾網組成。潤滑系統是將潤滑油(冷凍油)送往各個運動件的間隙中,加強摩擦面的潤滑,減少磨損。油泵的任務是把潤滑油送往各個油孔,經油孔而進入各運動件的摩擦面一一軸承、連桿大、小頭等。濾網用來濾去油中的雜質、污泥,阻止其進入油泵。
(5)其他零件止推板一一裝于下軸承的端面,以托住裝有電動機轉子軸的重力作用。汽缸蓋一一是壓縮機的吸、排氣腔。墊片一一密封片,墊在閣板與汽缸口平面,閥板與汽缸蓋之間以及其他需要密封部位,以阻止制冷劑的內泄漏。減震器一一消除壓縮機的振動。它裝于壓縮機與泵殼之間,整個壓縮機體座在彈簧上,當壓縮機運行產生振動時,其振動波被彈簧阻尼了,阻止其傳遞到和泵殼上,使壓縮機運轉十分平穩,而泵殼基本不出現振動波。
總之,往復式壓縮機是以活塞在汽缸中往復直線運動,以改變汽缸的工作容積,使汽缸工作容積有秩序地增大和縮小而實現吸排氣的功能?；钊谄字型鶑?fù)運動時,在氣閥的配合下,汽缸內需通過壓縮、排氣、膨脹和吸氣四個過程,才能完成吸、排氣任務。
