怎樣分析單冷型窗式空調器電路?

   2020-03-05 和平2969
核心提示:窗式空調器為整體式空調器的典型代表,因與建筑物窗子配合又有臥式和豎式之分(也稱標準式和鋼窗式);按功能分類有單冷卻型(冷風型)、冷熱兩用熱泵型、冷熱兩用電熱型等。

窗式空調器為整體式空調器的典型代表,因與建筑物窗子配合又有臥式和豎式之分(也稱標準式和鋼窗式);按功能分類有單冷卻型(冷風型)、冷熱兩用熱泵型、冷熱兩用電熱型等。

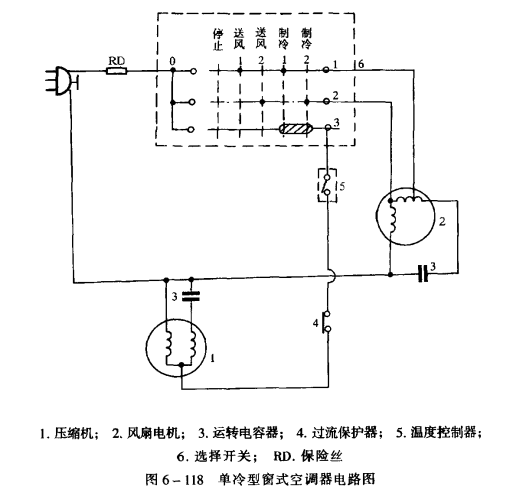

單冷型窗式空調器電路如圖6118所示。濟南壓縮機為全封閉式,電源為單相220V, 50Hz,壓縮機采用PSC啟動方式,有一只運轉電容器串聯在繞組中,以改善壓縮機的啟動和運轉性能,提高功率因數。單相電源風扇電機電路中也串聯一只運轉電容器,起同樣的作用。

壓縮機主電路中有一只過載保護器,其結構為雙金屬片圓殼式,裝于壓縮機外殼上。制冷壓縮機的開、停由溫度控制器控制,壓力式感溫元件置于空調器回風口處,能感受室內溫度。當室溫高于事先調定的溫度時,溫控器觸點吸合,接通電動機電路。壓縮機啟動運轉,空調器開始制冷。當室溫降至需要的溫度時,溫控器觸點斷開使壓縮機電路斷電、停機。



空調器的選擇開關為五擋:送風(強、弱)、制冷(強、弱)、停止。圖中當選擇開關置于制冷1位置時,主令開關接點01接通、03接通。其他接點不通,此時為弱冷擋,制冷壓縮機制冷。弱冷擋時,制冷機運轉,室內風扇以低速擋運轉。

將主令開關置于制冷2位置時,主令開關接點02接通,03接通,風扇在高速下運轉,壓縮機同時運轉制冷,此時為強冷狀態。用于房間內的急速降溫。

當主令開關置于送風時,01接通,風扇低速運轉,壓縮機不制冷,只有風扇低速運轉,即弱風。風扇電機因抽頭不同而有高速(強風)、低速(弱風)或中速運轉的不同。壓縮機不制冷時,風扇運轉用于室內通風換氣。

室內的溫度由溫度控制器進行控制,其高低由空調器控制面板上的溫度控制旋鈕的位置而定。在一般情況下,溫度控制旋鈕逆時針旋轉,溫度低,相反,溫度高。
