近幾年來,空調裝置的主要部件一一壓縮機、熱交換器、風機、電器控制等有了很多的改進,使空調裝置的運行效率不斷提高;在節約能源一一省電方面也有了很大收效;同樣重要的制冷循環部件一一節流裝置也在不斷改進與提高。而一直使用的毛細管及熱力膨脹閥,對使用的負荷范圍變化大和壓縮機性能的改變,維持最佳的制冷循環,以謀求高效率這一點,一直不能適應。為此,為獲得比以往控制范圍更寬廣,調節反應快的高精度的節流裝置,近幾年來研制出了使用電子控制的膨脹閥。
電熱控制雙金屬片驅動膨脹閥

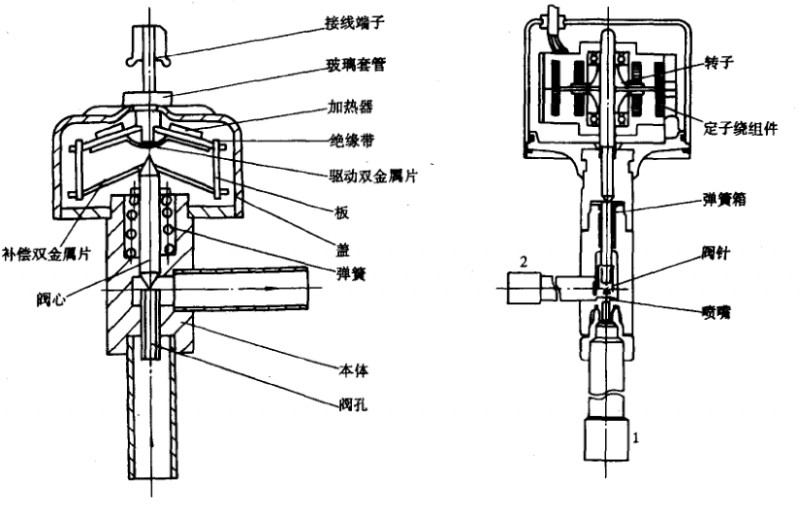

熱電膨脹閥是由閥體和溫度傳感器以及電熱調節器組成的節流閥。它以電加熱量的大小來調節雙金屬片的變形量,以推動閥針移動,控制閥門的開度。圖2-13示出了熱電膨脹閥的結構。其下部分是閥體;其上部分是動力源室,它由雙金屬片與電加熱器組成。電源由調節器(微電腦)供給,調節信號從傳感器反饋給調節器。傳感器是電熱的轉換器,即將溫度的變化轉換為電參數的變化,如電阻或電勢的變化等。通常用熱敏電阻作為傳感器。當傳感器感受到的溫度降低時,加熱器的加熱量增大,使雙金屬片向閥門關小的方向移動,從而關小閥門;反之,則開大閥門。閥門受傳感器溫度瞬間變化而頻繁地調節閥門的開度大小,使膨脹閥及時地隨制冷系統負荷量的變化而調節流量。雙金屬片分驅動用與補償用兩種,它們用傳熱小的材料作連接板連接在一起。驅動雙金屬片為主動片,加熱器緊貼在驅動雙金屬片上,對其進行加熱,加熱量大小受傳感器控制;補償雙金屬片是被動片。當驅動雙金屬片受熱后,雙金屬片就變形向上彎,補償雙金屬片就向下壓推動閥心向下移動,把閥門關小,反之就開大。
