固態繼電器簡稱SSR，是一種全部由固態電子元件組成的新型無觸點開關器件，它利用半導體器件的開關特性，可達到無觸點無火花地接通和斷開電路的目的。
固態繼電器是一個四端器件，其中兩個端子為輸入端，接控制信號;另兩個端子為輸出端，接被控制的負載。輸入、輸出間采用一個隔離器件，以實現輸入、輸出間的電隔離。固態繼電器按負載電源的類型可分為直流型固態繼電器和交流型固態繼電器。前者是以功率晶體管作為開關元件，后者是以雙向晶閘管作為開關元件。
所謂過零觸發是指在交流電源電壓為零或剛過零時觸發晶閘管，這樣可減少晶閘管導通時對電源的影響。一般把過零電壓定義為0~±25V，即認為在此區域內，只要施加輸入信號，SSR都導通。當電源電壓值大于±25V時，施加輸人信號SSR并不立即導通，而要等到電源電壓下降到下一個過零區域時SSR才導通。

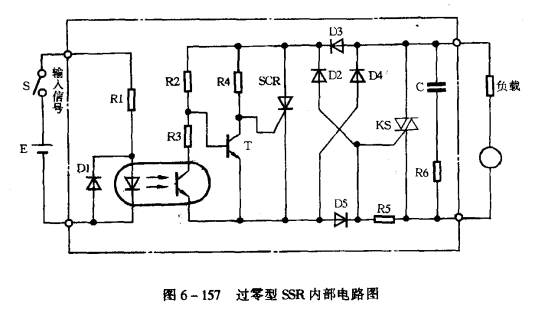

過零型固態繼電器的內部電路如圖6一157中虛框部分所示。當未加輸人信號時，光藕截止，晶體管T通過電阻R2處于導通飽和，單向晶閘管SCR和雙向晶閘管KS截止，SSR關斷。如果施加輸入信號，光電耦合器的發光二極管導通發光，光電三極管接收光而導通飽和，T截止;SCR通過R4導通，KS由R5觸發，SSR導通，如果適當選取R2和R3的比值，使交流電抓電壓在非過零區T導通，就能達到抑制單向晶閘管和雙向晶閘管的導通，即SSR被抑制，直到電源波形處于過零區時SSR才導通，從而實現過零控制。圖中D2~D5組成的整流橋作為提供過零觸發電路的直流電源，還具有過零觸發電路判別電源電壓所處的區域的功能。
