1、以圖表示開關狀態
圖6 - 165表示為單冷型風機雙速空調開關狀態圖。圖中0,1,2,3表示端子號, I-V表明開關有5個擋位。交又處的黑圈表示該點位置接通·;沒有黑圈的交叉點為不通狀態。
當開關置于擋位II時，開關觸點0一2接通，0一1,0一3均不通;置于檔位III時，開關0一1,0一2接通，而0一3不通;置于擋位IV時，開關0一1,0一3接通.0一2不通;置于擋位V時，開關0一3接通,0一1,0一2不通;而置于擋位I時，開關0一1,0一2,0一3均不導通。
如果0號端子接電源,1號端子接壓縮機，2號、3號端子分別接風扇電機的低速、高速檔，則當開關盆于擋位工時，0-1,0-2,0-3均不通，壓縮機及風扇電機均停止運行，故空調器處于“停止”狀態;當開關登于擋位D時，由于僅風扇電機的低速擋接通，故空調器以低速通風運行;當置于擋位m時，除了風機低速擋接通以外，壓縮機也被接通，故空調器處于低速制冷(弱冷)運行。同理，開關置于擋位雙時，空調器以高速制冷(強冷)運行;置于擋位V時，空調器僅作高速通風運行。
2、以圖表結合表示開關通斷狀態

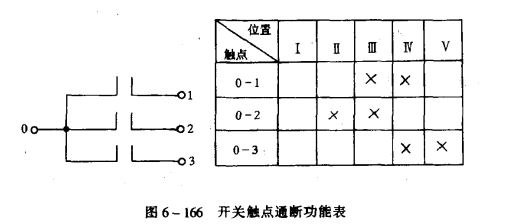

圖6-166示出了開關觸點情況，從這個圖中，我們不能確定開關的通斷狀態，因而必須輔以開關觸點通斷功能表，才可確定空調開關的通斷狀態。
從功能表上可以看出，該開關共有5個擋位，表中的x位表示觸點在該位置接通。開關置于擋位I時，3組開關0一1,0一2,0一3均不接通;里于擋位II時，僅0一2接通，置于擋位III時，0一1和0一2接通;置于擋位W時，0一1和0一3接通;置于擋位V時，僅0一3接通。
