電流檢查法：電流檢查法是通過測量電源的負載總電流或支路的電流以及集成塊的工作電流查找故障的一種方法。由于測量電流必須把電流表串入電路,使用起來不太方便,因此,直接測量電流的檢查方法用得較少。若在電路中串聯有電阻時,可以測量其電壓降,間接計算出電流值。

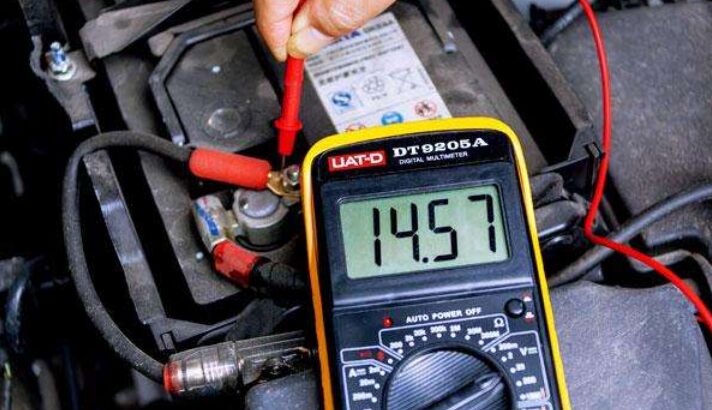

電壓檢查法：電壓檢查法是通過測量電路或元器件的工作電壓并與正常值進行比較來判斷故障的一種方法。通常測試的是各級電源電壓及晶體管、集成塊的工作電壓,它們都是判斷電路是否正常的重要依據。一般說來,電壓比正常值變化較大的地方,就是故障所在部位。
電壓檢查法按被測電壓的種類,可分為直流電壓檢查法和交流電壓檢查法兩種。使用電壓檢查法可以測量電網電壓、整流、穩壓輸出電壓,各級供電電壓,交流供電電壓等是否正常;測量晶體管各極和集成塊各腳對地電壓,繼電器、電動機的供電電壓,以及晶體三極管的be結電壓(正常放大狀態下,硅管Ube≈0.7V,鍺管Ube≈0.3V),可判斷晶體管、集成電路、繼電器、電動機等是否正常工作,還能判斷與它們相連的元件有無損壞。
