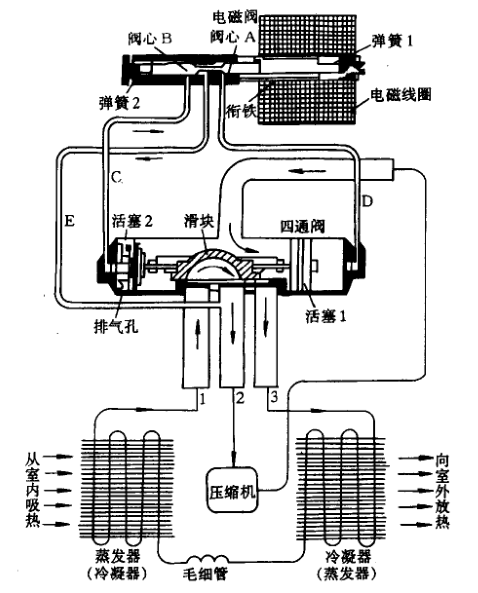

四通閥主要由控制閥與換向閥兩部分組成,如圖3-25所示。通過控制網上的電磁線圈和彈簧的作用力,打開和關閉其上的毛細管通道,使換向涂進行換向。在制冷時電磁線圈不得電,控制閣內的閱心將右方向的毛細管與中間的公共毛細管的通道關閉,使左方向毛細管與中間的公共毛細管的通道溝通,中間公共和毛細管與換向冰低壓吸氣管相連,所以換向閥左端為低壓腔。在壓縮機排氣壓力的作用下,活塞向左移動,直至活塞上的項針將換向閥的針座堵死。在托架移動過程中,滑塊將室內換熱器(為蒸發器)與換向閥中間低壓管溝通,高壓排氣管與室外側換熱器(為冷凝器)相溝通,此時的空調器作制冷循環,使室內溫度下降。
在制熱時電磁線圈得電,控制閥心在電磁吸力的作用下向右移動,關閉了左側毛細管與公共毛細管的通道,打開了右側毛細管與公共毛細管的通道,使換向閥右端為低壓腔,活塞向右移動直至活塞上的頂針將換向閥的針座堵死,這時高壓排氣管與室內側換熱器(即蒸發器)溝通,空調器作室內制熱循環,使室內溫度升高。由此可見四通閥的控制閥與換向內兩個部分結構緊密,互相連動。
