對于開啟式制冷壓縮機，曲軸均需伸出機體(曲軸箱)與原動機連接。由于曲軸箱內充滿了制冷劑氣體，因此在曲軸伸出機體的部位應安裝軸封裝置，它的作用是防止曲軸箱內的臨沂制冷劑氣體經曲軸外伸端間隙漏出，或者因曲軸箱內氣體壓力過低而使外界空氣漏入。對軸封裝置要求結構簡單，密封可靠。使用壽命長，維修方便。軸封裝置主要有波紋管式和摩擦環式兩種。波紋管式軸封因密封性較差，容易損壞，目前多被摩擦環式所替代。

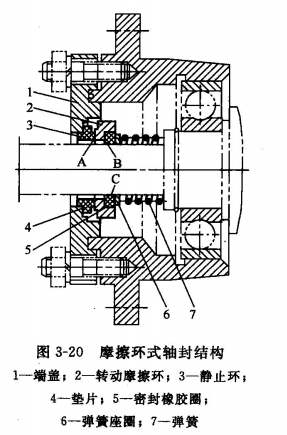

摩擦環式軸封又稱端面摩擦式軸封。圖3-20是一種較為常用的摩擦環式軸封，其結構簡單，維修方便，使用壽命長。它有三個密封面。①A為徑向動摩擦密封面，它由轉動摩擦環2和靜止環3的兩相互壓緊磨合面組成，壓緊力由彈簧7和曲軸箱內氣體壓力所產生。②B為徑向靜密封面，它是由轉動摩擦環與密封橡膠圈5之間的徑向接觸面所組成，靠彈簧壓緊，并與軸一起轉動。③C為軸向密封面，它是由密封橡膠圈的內表面與曲軸的外表面所組成，因密封橡膠圈的自身彈性力使其與曲軸間有著一適當?shù)膹较蛎芊鈴椓Α．?dāng)曲軸有軸向竄動時，密封橡膠圈與軸間可以有相對滑動。
徑向動摩擦密封端面A是軸封裝置的主端面，主軸旋轉時，該端面會產生大量摩擦熱和磨損，為此必須考慮密封端面A的潤滑和冷卻，使其在摩擦面上形成油膜，減少摩擦和磨損，增強密封效果。因而安裝軸封的空間要有潤滑油的循環并設置進出油道，以保證端面潤滑和冷卻。通常，為延長這種端面摩擦式軸封的使用壽命，允許端面A有少量的油滴泄漏，但需要設置回收油滴的裝置。
