螺桿式壓縮機的工作原理

   2020-03-09 和平3908
核心提示:螺桿式壓縮機的工作是依靠嚙合運動著的一個陽轉子與一個陰轉子,并借助于包圍這一對轉子四周的機殼內壁的空間完成的。

螺桿式壓縮機的工作是依靠嚙合運動著的一個陽轉子與一個陰轉子,并借助于包圍這一對轉子四周的機殼內壁的空間完成的。當轉子轉動時,轉子的齒、齒槽與機殼內壁所構成的呈V”字形的一對齒間容積稱為基元容積,其容積大小會發生周期性的變化,同時它還會沿著轉子的軸向由吸氣口側向排氣口側移動,將制冷劑氣體吸入并壓縮至一定的壓力后排出。

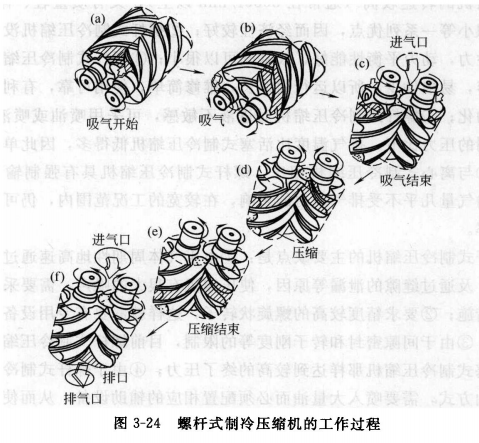

3-24為螺桿式制冷壓縮機的工作過程示意圖。其中,圖3-24 (a),(b)為一對轉子的俯視圖,圖3-24 (c), (d), (e), (f)為一對轉子由下而上的仰視圖。當基元容積由最小向最大變化時,它與徑向和軸向吸氣口相通,進行吸氣過程[3-24 (a), (b)]。當基元容積達到最大并與吸氣口隔開時,吸氣結束[3-24(c)]。此后,基元容積由最大逐漸變小,開始氣體的壓縮過程[3-24 (d), (e)]當基元容積開始與軸向和徑向排氣口接通時,進行排氣過程[3-24(f],直到基元容積變為零為止



隨著轉子的連續運轉,上述吸氣、壓縮、排氣過程循環進行,各基元容積依次陸續工作,構成了青島螺桿式壓縮機的工作循環。

由上可知,兩轉子轉向相迎合的一面,氣體受壓縮,稱為高壓力區。另一面,轉子彼此脫離,齒間基元容積吸入氣體,稱為低壓力區。高壓力區與低壓力區由兩個轉子齒面間的接觸線所隔開。另外,吸氣基元容積的氣體隨著轉子旋轉,由吸氣端向排氣端做螺旋運動。因此,螺桿式壓縮機的吸、排氣孔口一般都是呈對角線方式布置的。
