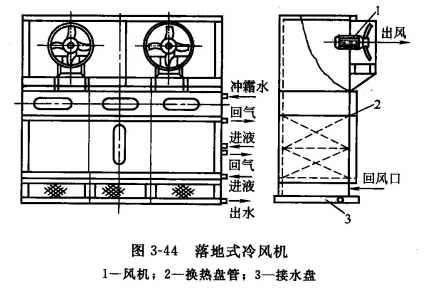

圖3-44為落地式冷風機結構示意圖。以氨為制冷劑的冷風機，換熱管組大都制成上下兩組，管組由無縫鋼管外繞翅片制成，下部管組翅片間距稍大，避免回風濕度大時翅片間被箱阻塞。上部管組翅片間距稍小，以便增加傳熱面積。制冷劑液體從管組下部進入，汽化后制冷劑氣體從管組上部被壓縮機吸入。管組之上還裝有沖霜淋水管，當用熱氨沖霜時，同時在管組外噴淋水，使管外積結的霜層很快被沖除。冷風機的最上層是風機室，內裝風機，根據(jù)風量和風壓選取合適的風機和臺數(shù)。風機室有一定的高度，使通過翅片管的風速趨于均勻。冷風機的最下部裝有盛水盤，承接換熱管組上的凝結水和沖霜水。
運轉時通風機吸入空氣從下部側面進入，以一定的速度通過換熱管組，和管內的青島制冷劑液體進行熱交換而降低溫度，然后由裝在上部的通風機增壓排至被冷卻物進行冷卻。庫房面積較大時，為保持庫內各處溫度均勻，出風口安裝有風管，將冷風輸送到各處，為便于風管連接，出風口的方向有頂出風、左出風和右出風等幾種。
冷風機配用的通風機有軸流式和離心式兩種。軸流式通風機結構簡單，使用可靠，維護方便，價格低廉，但噪聲較大，風壓不能太高。離心式通風機的風壓較高，運轉時噪聲較低，但結構復雜，操作維護技術要求高，價格較高，除在一些特殊場合采用外，現(xiàn)已較少采用。
冷風機的冷卻效果和管間風速、管內蒸發(fā)溫度與庫溫的溫差、翅片管的霜層厚度、庫內風的分布情況等因素有關。
落地式冷風機按配用風機的風最和風壓的不同，可用于食品速凍、冷藏以及各種低溫冷風冷卻。
