浮球調節閥簡稱浮球閥，是根據液位變化進行流盈控制的調節閥，起著節流降壓和控制液位的作用。它是一種自動調節的節流閥，常用于具有自由液面的蒸發器(如殼管式、立管式及娜旋管式等)、氣液分離器和中間冷卻器供液量的自動調節。目前主要用于氨制冷裝置中。
浮球閥按所處的位置分為低壓浮球閥和高壓浮球閥兩種。高壓浮球閥根據冷凝器或高壓儲液器中的液位變化調節向蒸發器的供液量。高壓浮球閥只適用于一個蒸發器的制冷機組，故現在已很少使用。

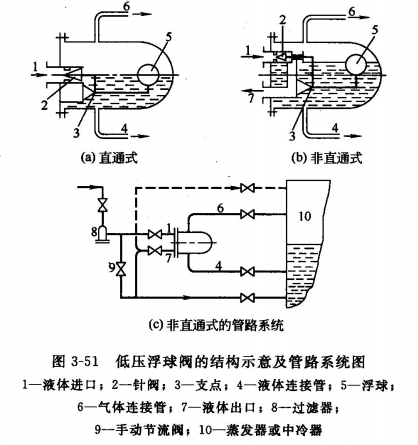

低壓浮球閥按臨沂制冷劑液體在其中的流通方式可分為直通式及非直通式兩種。圖3-51為它們的結構示意圖及非直通式的管路系統，浮球閥是用液體連接管及氣體連接管分別與蒸發器(或中間冷卻器)的液體部分及氣體部分連通，因而兩者中具有相同的液位。當蒸發器(或中間冷卻器)內的液面下降時閥體內的液面也隨之下降，浮球落下，針閥便將閥孔開大，于是供液量增大。反之當液面上升時浮球上升，閥孔開度減小，供液量減小。而當液面升高到一定的限度時閥孔被關死，即停止供液。
直通式及非直通式浮球閥中液體的流通方式是不相同的。在直通式浮球傭中液體經閥孔節流后先流入殼體內，再經液體連接管進入蒸發器(或中間冷卻器)中，而節流時產生的蒸氣則經氣體連接管進入蒸發器(或中間冷卻器)中。在非直通式浮球閥中液體不進入閥體，而是用一單獨的管路送如蒸發器(或中間冷卻器)中。直通式浮球閥比較簡單，但闊體內因液體進入時的沖擊作用往往引起液面波動較大，使浮球閥的工作不穩定，而且液體從閥體流入蒸發器(或中間冷卻器)是依靠液位差，因而只能供液到液面以下。非直通式浮球閥工作較穩定，節流后的壓力高于蒸發器(或中間冷卻器)壓力。可以供液到任何地點。
