電子式溫度控制器主要以熱敏電阻為感溫元件。熱敏電阻對溫度異常敏感，它的電阻值能隨溫度的變化而明顯地改變。一般選用負溫度系數的熱敏電阻，即隨著溫度增加其阻值減小。
濟南電子式溫度控制器是利用平衡電橋的原理而工作的。如圖3-61所示，RT為熱敏電阻，A, B兩點分別接到晶體三極管的基極和發射極，集電極與繼電器線圈KA申聯，接入+25V的直流電源，電橋中C, D兩點接+16V的直流電源，晶體三極管3DG12的基極電流IB，取決于A, B兩點的電壓UAB。當受控溫度上升時,RT的阻值減小，A點電位升高。當A點電位高于B點時，則產生三極管基極電流IB, RT值越小，IB越大，集電極電流Ic也越大。當Ic增大到繼電器KA的吸合電流時，繼電器動作，其常開觸點閉合，便接通壓縮機電動機,開始制冷，受控溫度隨之不斷下降，又使RT值逐漸增大，促使A點電位下降，Ic變小。當Ic下降到KA的釋放電流時，KA常開觸點斷開，壓縮機便停轉。由于停機后溫度上升,電橋中的電流又發生上述變化而重復以前的過程，這樣控制壓縮機的運行與停止，使受控溫度始終保持在需要的范圍內。

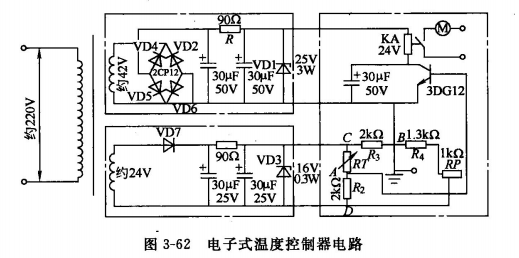

圖3-62為電子式溫控器的電路圖，左邊的兩個虛框產生兩個穩壓的直流電源，分別供給3DG12晶體管、繼電器KA線圈和電橋RT, R2, R3,(R。十RP)及晶體管基極使用:右邊的虛柜與圖3-61是相同的，圖中電位器RP可以改變所控的溫度范圍，R4與RP串聯組成電橋的一個橋臂，當RP向右滑動，阻值增大，B點電位升高，這樣，只有當受控溫度高于原來的設定值時，A點電位才能高于B點升高了的電位，壓縮機才能運轉。也就是說，當受控溫度高于設定值，使熱敏電阻RT變得更小，A點電位才能提高，從而提高上限溫度。反之，當RP往左滑動，其阻值減小，受控溫度范圍下降，使下限溫度降低。
