壓差控制器的原理_結構和原理

   2020-03-10 和平4046
核心提示:用壓差調節螺釘4調整油壓差設定值。高、低壓包分別引接油泵出口壓力和壓縮機曲軸箱壓力,二者之差即為油壓差。

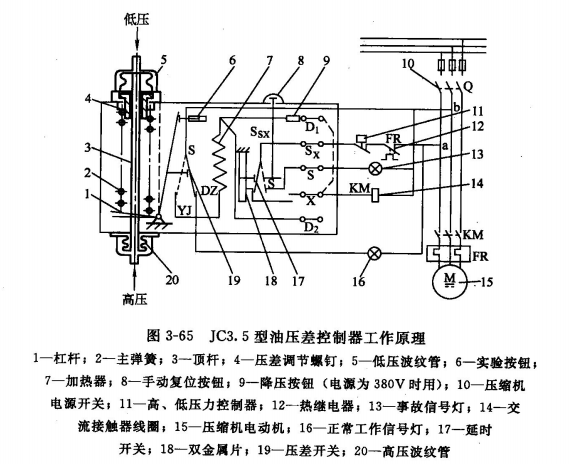

用壓差調節螺釘4調整油壓差設定值。高、低壓包分別引接油泵出口壓力和壓縮機曲軸箱壓力,二者之差即為油壓差。該壓差信號與主彈簧2的設定壓力比較壓差大于設定值時,頂桿3向上移動,撥動直角杠桿1偏轉,扳動壓差開關19。圖中杠桿1和延時開關17、壓差開關19在壓差正常時處于實線位置,電路處于壓縮機通電、正常工作信號燈16通電的正常運行狀態。

油壓差低于設定值時,頂桿3下移,杠桿1處于圖中虛線位置,將壓差開關19扳到虛線位置。正常工作信號燈16斷電熄滅,立即給出油欠壓的信號,同時電加熱器7通電,開始加熱雙金屬片18,持續通電加熱一段時間(60s左右)后,雙金屬片變形,把延時開關17扳到虛線位,交流接觸器線圈14斷電,切斷壓縮機啟動控制電路,于是壓縮機停車,同時事故信號燈13接通,表明是故障性停機。

啟動前,雙金屬片處于冷態,開關17處于實線位置,只要電源合閘,啟動控制電路便接通這時,盡管沒有油壓也不妨礙啟動。啟動后,油壓建立的過程中,盡管壓差開關19處于虛線位置,電加熱器7通電,但通電尚未持續到足以使雙金屬片18變形至可以推動延時開關17動作,油壓已達正常,于是壓差開關19回到實線位置,電加熱電路斷開同時接通正常運行信號燈16,至此,啟動完成。
