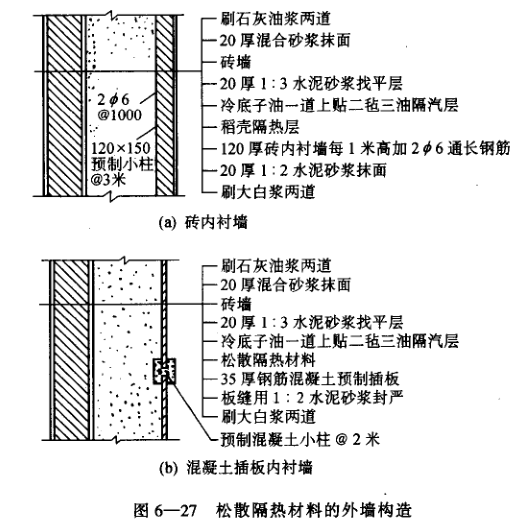

松散隔熱材料的外墻構造見圖6-27。

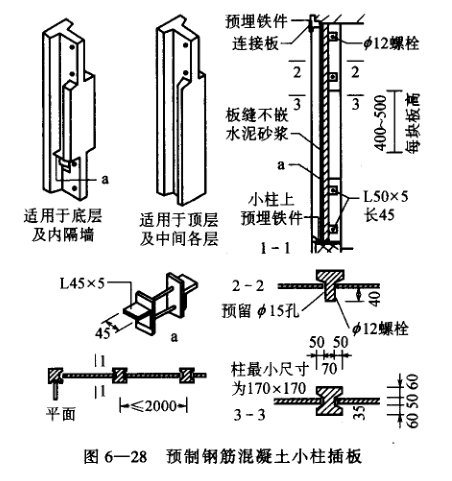

圖6-27中磚內襯墻,墻內設間距為3米的預制鋼筋混凝土小柱。小柱上端伸出鋼筋,的固在地面翻起的防水線頂面,小柱沿高度每隔一米預留286鋼筋以便與磚內襯增內的水平鋼筋拉結。這種磚內襯墻做法,由于磚的抗凍性較差,加上有時施工質量差,使用不久,易發生墻面抹灰大面積脫落的情況,因而這種磚內襯墻的做法已逐漸被淘汰,多數冷庫的設計都已采用了鋼筋混凝土插板墻。圖6-28為鋼筋混凝土小柱插板內襯墻。混凝土小柱焊牢于樓板底和地面翻起的防水線頂面,管道穿過的地方可將混凝土插板改為木板,便于施工。預制混凝土小柱插板內襯墻具有自重輕、拆裝方便、便于維修和抗凍性好等優點。
