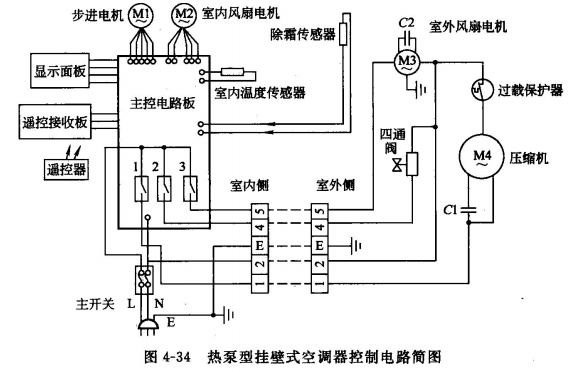

圖4-34是熱泵型掛壁式空調器控制電路簡圖，電路具體工作過程如下。
制冷運行 制冷運行的溫度設定范圍為20~30℃,當室內溫度高于設定溫度時，電腦芯片發出指令，濟南壓縮機繼電器吸合，通過室內外機組的信號連線送出信號，于是壓縮機、室外風扇運轉。制冷運行時室內風扇始終運轉，可任意選擇高、中、低擋風速。當室內溫度低于設定溫度時，壓縮機、室外風扇停止運轉。
除濕運行 當選擇除濕工作方式后，空調器先制冷使室內溫度達到遙控器指定的溫度，然后轉入除濕工作方式。除濕時室內風扇、室外風扇和壓縮機先同時運轉，當室內溫度降至設定溫度后，室外風扇和壓編機停止運轉，而室內風扇繼續運轉30s后才停止。風扇停轉后，室溫將慢慢回升，但相對濕度已經變小了。5min后再同時開啟室內外機組，如此循環進行。與正常制冷狀態相比較，除濕運行時室溫降低速度較慢，而空氣中的水分卻能較多地在蒸發器上凝成水滴排出。在除濕運行時，室內風扇自動設定為低速擋，而且睡眠、溫度設定等功能鍵均有效，如果遙控器發出變換風速的信號，空調器可接收信號，但并不執行。
送風運行 送風運行時，可任意選擇室內風扇自動、高、中、低擋風速，但室外機組不工作。
制熱運行 空調器制熱運行后，可在14~30℃范圍內以1℃為單位設定室內溫度。當室內溫度低于設定溫度時，壓縮機繼電器、室外風扇繼電器吸合，空調器開始制熱運行。制熱運行中，當室內機冷凝器溫度小于(或等于)20'C時，室內風扇停轉;當冷凝器溫度高于28℃時，室內風扇運轉。
此外，為了提高制熱效率，電腦芯片會根據室外蒸發器的溫度及壓縮機的運轉情況來判斷空調器是否需要除霜。在除霜時，壓縮機和室外風扇運轉，室內風扇停止工作，待除霜結束后再恢復工作。
自動運行 空調器進入自動運行工作方式后，室內風扇按自動風速運轉，芯片根據接收到的外界信息自動選擇制冷、制熱或送風運行。
