冷熱水空調系統的戶用中央空調電氣控制系統原理

   2020-03-11 和平4346

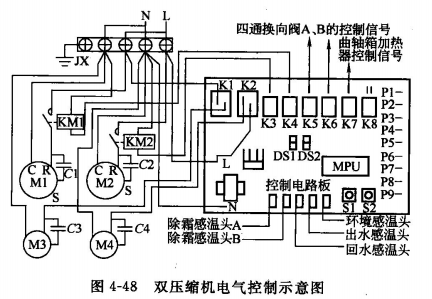

核心提示:圖4-48所示為上海日立電器有限公司研制開發的家用中央空調雙壓縮機電氣回路與控制器接線示意圖。壓縮機電動機M1、壓縮機電動機M2的電源分別來自接線柱JX。

4-48所示為上海日立電器有限公司研制開發的家用中央空調雙壓縮機電氣回路與控制器接線示意圖。壓縮機電動機M1、壓縮機電動機M2的電源分別來自接線柱JX現以壓縮機電動機M1為例,分析電器回路控制過程。電源相線L經過交流接觸器KM1的電磁開關,接壓縮機電動機運轉端R,同時該端與電動機啟動端S處并接啟動電容C1,零線N直接與電動機公共端C連接,構成電源相線→接觸器→壓縮機電動機繞組→電源零線,且以壓縮機電動機為負荷的電器回路.由控制電路控制繼電器K4觸點的吸合或釋放,控制交流接觸器KM1的線圈電流,從而間接控制濟南壓縮機的開或關。

風機電動機和水泵電動機的運行電流都不大于3A,直接采用繼電器觸點作為風機和水泵電動機的電源回路開關。同時將水泵和風機電動機電源分別與壓縮機電動機M1、壓縮機電動機M2的電源接線端相連,使電源導線的負載較為接近。

空調系統在制冷運行過程中,當出水溫度低于某個臨界溫度時,控制器通過出水感溫頭及時得到度信號,使繼電器K4觸點斷開接觸器KM1線圈電流,從而使接觸器KM1電磁開關斷開,切斷壓縮機電源,壓縮機停機以保護板式換熱器不致凍裂。

采用回水感溫頭取樣回水溫度。通過回水溫度的變化得到室內負荷的情況。控制器通過采集的當前回水溫度值與用戶設定的溫度值進行比較,根據差值的變化量,判定機組開啟一臺壓縮機運行還是兩臺壓縮機運行,或者兩臺壓縮機都停轉才能滿足室內負荷要求。
