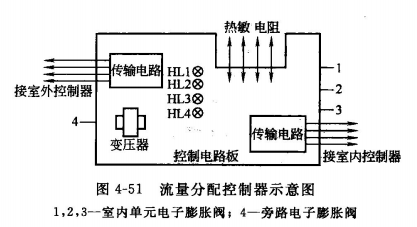

VRV空調系統，由于其管路內臨沂制冷劑直接在室內換熱器中進行換熱，室內換熱器的使用數量直接關系到制冷劑的流量和流向，因此，合理地對其進行控制可提高系統效率，節省能源。圖4-51所示為流量分配控制器示意圖。
流量分配控制器。通過與室內單元控制器連接傳輸電路，得到空調系統室內單元的使用信息。根據實際使用狀況.通過調節室內單元電子膨脹閥和旁路電子膨脹閥，控制制冷劑流量和流向。電路板發光指示燈HL1~ HL4,可以提示室內側單元使用情況和其他信息。

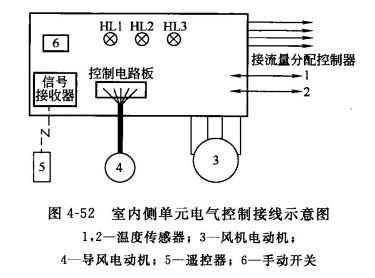

圖4-52所示是室內蒸發單元的電氣控制接線示意圖。可以采用遙控器在室內進行各項操作，也可用手動方式進行開機或關機操作。導風電動機和風機電動機由室內控制電路板根據操作要求運行。應用溫度傳感器檢測室內空調單元的運行狀況。發光指示燈HL1~HL3的燈亮編碼可以用來提示本單元使用情況和其他信息。
