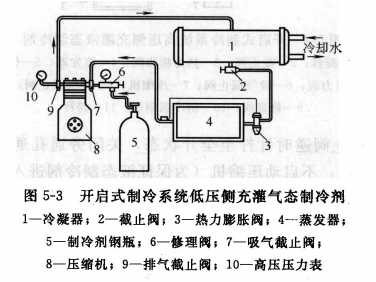

低壓側氣態充灌制冷劑的管路連接如圖5-3所示，具體操作步驟如下。
將吸氣截止閥逆時針擰至全開狀態，關閉旁通孔通道，取下吸氣截止閥旁通孔通道螺塞，擰上多用接頭，用專用充青島制冷劑軟管接上一帶有壓力表的修理閥，但連接多用接頭端的軟管先不要擰緊。修理閥再通過軟管或?6mmX 1mm紫銅管接制冷劑鋼瓶。打開修理閥，稍微開啟制冷劑鋼瓶閥，放出少最制冷劑，排除軟管或銅管內的空氣后將多用接頭端的軟管擰緊。
將吸、排氣截止閥調至“三通”位置，使整個制冷系統連通。完全打開制冷劑鋼瓶閥，啟動壓縮機，按規定量充入制冷劑。關閉制冷劑鋼瓶閥，將吸氣截止閥逆時針擰至全開狀態，關閉旁通孔通道。關停壓縮機。拆除連接軟管、修理閥和多用接頭，裝上旁通孔通道螺栓，充灌制冷劑結束。
以上是基于制冷系統本身沒有低壓壓力表時所采用的方法，系統本身如有低壓壓力表，則無需接壓力表或修理閥，可直接利用本身的壓力表進行抽真空及充灌制冷劑。
