制冷管道穿過隔熱墻是難免的。每多一處穿越點,就等于在隔熱外墻上多開一個缺口。有許多冷庫外墻隔熱材料局部受潮失效,就是從管道穿墻口逐漸向周圍擴散而造成的,因此,管道應盡可能減少穿越隔熱外墻的處數。同時,應對穿墻的隔熱構造作仔細地處理。
當外墻采用松散稻殼作隔熱材料時,由于稻殼產生密實性下沉,將在穿墻管道的下方形成空洞。而且這個空洞并不能靠兩側滑下來的稻殼來填補,即使做成三角形的斜面也是如此。因為稻殼是一種細長、扁薄而表面毛糙的材料,并不容易滑動。為了避免出現空洞,最好將管道穿墻洞布置在冷庫門洞的上方,在門洞以上管道以下采用塊狀隔熱材料鋪設。

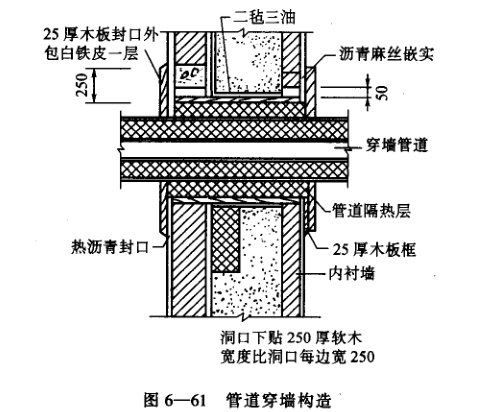

管線的吊卡和支架都應在梁板上設預埋件,不允許穿過圍護結構的隔熱層。凡穿越隔熱層的金屬管道,必須至少包3米長的隔熱層。為了便于檢修,管道隔熱層應自隔熱墻體內壁做起,并延伸至室外。見圖6-61。
