氣調庫的平面布置是氣調庫設計的重點,應根據有關文件確定氣調庫的設計規模\間數以及輔助建筑,并對各個組成部分進行合理的組合安排,使之既能滿足工藝生產和運行管理的要求,又符合氣調庫保溫、氣密的建筑要求以及制冷、氣調、供排水、配電、控制等專業要求。
氣調庫的平面布置應符合下列要求:
1、應符合有關文件確定的氣調庫的設計規模(公稱容積或噸位)。
2、應滿足生產工藝流程要求,運輸線路要短,避免遷回和交叉,同時,布置要緊湊,縮短制冷、氣調、水電等管道距離。
3、氣調間柱網尺寸和凈高應根據建筑模數和貨物包裝規格、堆碼方式以及堆碼高度等因素確定。根據氣調庫的特性,應盡量提高氣調庫的高度,以減少占地面積。
4、氣調庫的建筑設計應盡量減少建筑的外表面積,外形趨于方正。

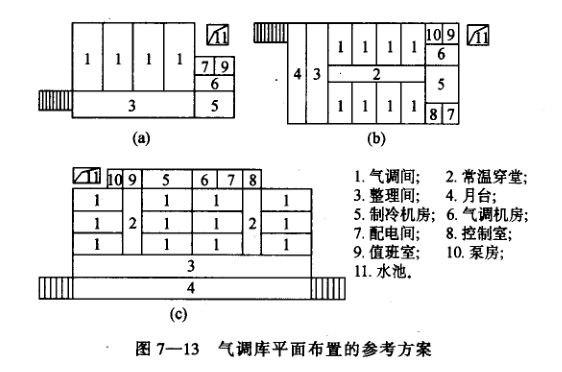

氣調庫的平面布置往往要做幾個方案,經過綜合分析比較后,從中選定一個較合理的方案。圖7-13為氣調庫平面布置的參考方案?？傊?，氣調庫的平面布置應因地制宜，盡量做到投資少、效果好、工藝先進、使用管理方便。
