空調器電氣控制系統故障的檢查方法——電路檢查

   2020-03-13 和平3303
核心提示:當空調器電氣控制系統發生故障時,可從以下幾個方面去檢查。

當空調器電氣控制系統發生故障時,可從以下幾個方面去檢查。

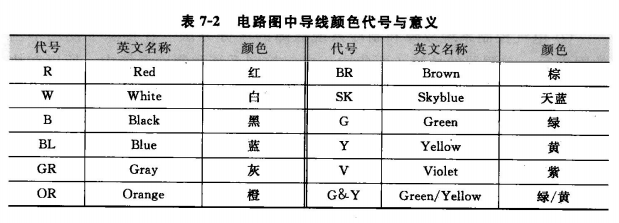

a.空調器的電路形式和導線代號空調器的電路形式多樣,進口與國產空調器在電路繪制和符號表示上也不盡相同,但也有其共同的特點。在閱讀電路圖時,首先應將電路分類,確定該臺空調器的結構和控制方式,掌握電路的特征,一般空調器生產廠家提供的電路圖多為電氣原理圖。為方便檢修,在電路導線側標注出該導線的顏色,有的用中文,也有的采用代號,這對于理清電路和對照檢查很有幫助。表7-2所示為一般常用的導線頗色代號。由于各生產廠家尚未完全按照統一的國家標準繪制電路圖,同樣的元器件在不同的電路中有不同的符號和代號。在閱讀電路圖時,也要將這些電氣元件符號與實物一一對應。



b.電路圖與電器實物對照檢查讀懂電路圖是進行電氣系統檢修的前提。從電路圖中可以了解到:空調器是由哪些電氣元件組成的,它們之間的接線關系如何,以及空調器是如何操作、如何控制的等。閱讀電路圖時應明確該空調器的控制方式及電路分類,同時要分清主電源執行電路和供給控制部件的控制回路。對于主電路,它有供電回路線;對于控制電路,它有信號輸人和輸出控制線,用于控制各種負載。

在看懂電路圖的基礎上,可根據電路圖中列出的元器件表來識別元器件,并將元器件與電器實物對應,弄清電器件的端子號以及它們之間的接線關系,然后將電路圖中所有元器件分成控制電器、檢測電器、執行電器和保護電器等。

實際連接的導線看似很亂,只要耐心仔細地與原理圖反復核對,不難分清各條導線的來龍去脈,從而知道電路連接是否有錯誤,電氣元件是否有故障。在未查清各導線的用途之前,不要盲目拆卸連接導線,以免恢復連接時出現錯誤,也可防止損壞電氣元件或出現事故。
