空調器電氣控制元件——發光二極管和LED數碼管的檢測

   2020-03-13 和平3268
核心提示:新型空調器一般都有功能顯示器件。常用的功能顯示器件為發光二極管和LED數碼管。

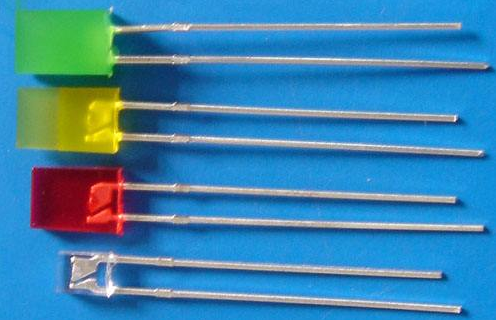

新型空調器一般都有功能顯示器件。常用的功能顯示器件為發光二極管和LED數碼管。發光二極管雖然也是二極管,但與一般的二極管有較大的區別,檢測時,也應采用特殊的方法。


一般發光二極管的兩個引出腳是不一樣的,較長的引出腳為它的正極。發光二極管除低壓型外,其正向導通電壓大于1.8V,所以直接用萬用表中使用1. 5V電池的RX1Ω, RX10Ω, RX100Ω等各電阻檔無法測量發光二極管的引出腳極性及判斷它的好壞。要檢測發光二極管,可用有R X10kΩ擋、內裝9V9V以上電池的萬用表測量,方法是用R X10kΩ擋測正向電阻,二極管會發光。若只有使用1. 5V電池的萬用表,這時可用一節1.5V的干電池與萬用表的電阻擋申聯。即用萬用表的紅表筆接這節干電池的正極,然后用該干電池的負極與萬用表的黑表筆作為兩個側試端來測發光二極管的兩個引腳。測試時的等效電路如圖7-2所示。由于測試回路中的電源電壓為3V,所以可以使發光二極管正向導通。測試時利用表頭的內阻作為限流電阻。RX1Ω擋和RX10Ω擋的內阻較小,可以很明顯地看到正向導通時是否發光,來幫助判斷它的好壞。在測試時,必須注意的問題是萬用表的兩根表筆不能同時與外接干電池的正負極相接,否則會損壞萬用表。
