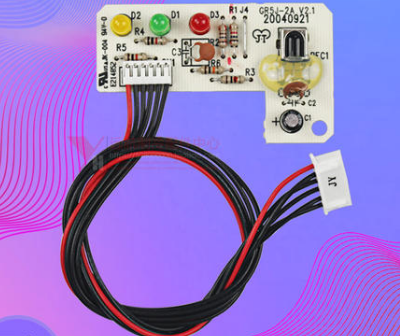

引腳功能判斷方法 在維修時如果不知道接收器引腳功能，可查看顯示板組件上濾波電容的正極和負極引腳、連接至接收器引腳加以判斷:濾波電容正極連接接收器供電(電源)引腳、負極連接地引腳，接收器的最后1個引腳為輸出(信號)。
接收器檢測方法 接收器在接收到遙控信號(動態)時，輸出端會由靜態電壓瞬間下降至約直流3V，然后再迅速上升至靜態電壓。遙控器發射信號時間約1s，接收器接收到遙控信號時輸出端電壓也有約1s的時間瞬間下降。
使用萬用表直流電壓擋，動態測量接收器輸出引腳電壓，黑表筆接地引腳(GND)、紅表筆接輸出引腳(OUT)，檢測的前提是電源引腳((5V)電壓正常。
①接收器輸出引腳靜態電壓:在無信號輸人時電壓應穩定約為5V。如果電壓一直在2~4V內跳動，為接收器漏電損壞，故障表現為有時接收信號有時不能接收信號。
②按壓按鍵遙控器發射信號，接收器接收并處理，輸出引腳電壓瞬間下降(約1s)至約3V。如果接收器接收信號時，輸出引腳電壓不下降即保持不變，為接收器不接收遙控信號故障，應更換接收器。
③松開遙控器按鍵，遙控器不再發射信號，接收器輸出引腳電壓上升至靜態電壓約5V。
