常見有3種方法。即根據室內機主板PG電機插座所接元件、使用萬用表電阻擋測量線圈引線阻值、查看PG電機銘牌。
根據主板插座引針特點判斷線圈引線功能
將PG電機線圈供電插頭插在室內機主板上面，查看插座引針?biāo)釉?/span>:引針接晶閘管(俗稱可控硅)，對應引線為公共端(C);引針接電容和電源N端，對應引線為運行繞組(R);引針只接電容.對應引線為啟動繞組((S)。
使用萬用表電阻擋測量線圈引線阻值
逐個測量PG電機的3根引線阻值，會得出3次不同的結果。威靈RPG25M電機實測阻值依次為569Ω, 251Ω, 318Ω，其中運行繞組阻值為251Ω，啟動繞組阻值為318Ω，啟動繞組+運行繞組的阻值為569Ω。
①找出公共端 在最大的阻值569Ω中，表筆接的引線為啟動繞組和運行繞組，空閑的1根引線為公共端(C)。
②找出運行繞組和啟動繞組 一支表筆接公共端，另一支表筆測量另外2根引線阻值，阻值小的引線為運行繞組(R)，阻值大的引線為啟動繞組(S)。

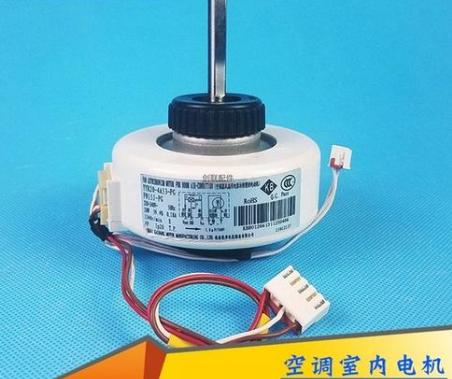

查看電機銘牌
銘牌標有電機的各個信息，包括主要參數及引線顏色的作用。PG電機設有2個插頭，因此設有2組引線，電機線圈使用M表示，霍爾電路板使用FG表示，各有3根引線。
電機線圈:黑色(BLACK)引線只接交流電源，為公共端(C);紅色(RED)引線接交流電源和電容，為運行繞組(R);白色(WHITE)引線只接電容，為啟動繞組(S)。
霍爾電路板:茶色(TAWNY)引線為VCC，直流供電正極，供電電壓通常為直流5V或12V;黑線為GND，直流供電公共端地;白線為VOUT，霍爾信號輸出。
