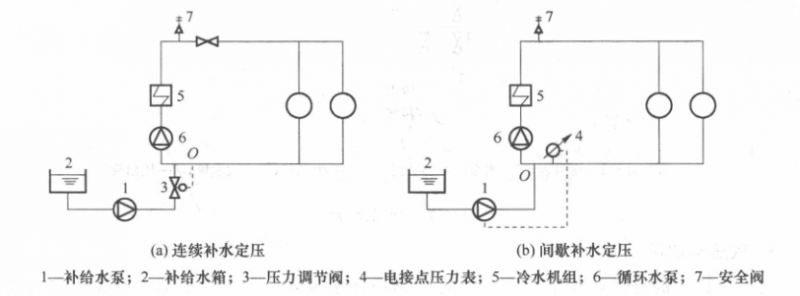

補給水泵定壓的主要設備是水泵,容易實現,效果好,但要消耗電能,是目前主要的定壓設備。對中小型系統補給水泵定壓可采用圖3-15兩種形式。圖3-15(a)為補給水泵連續補水定壓系統示意圖。定壓點設在循環水泵6的入口。利用壓力調節閥3保持定壓點O的壓力恒定。當系統壓力增加時,O點壓力增加,壓力調節閥3關小,補給水泵1的補水量減少,使系統內壓力降低到設定水平。當O點壓力減小時,壓力閥3開大,補給水泵1補水量增加,系統壓力回升到設定水平。自動改變壓力調節閥3的開度,相當于改變補給水泵1的管路特性,使水泵工作點變動,所供給的補水量變動,維持補水量與系統漏水量一致,而達到定壓的目的。連續補水定壓方式下,系統內壓力穩定在一個水平上,補給水泵消耗電能較多。
圖3-15(b)為補給水泵間補水定壓系統示意圖。圖與圖的主要區別是:圖中的壓力調節閥3用圖中的電接點壓力表4代替。O點壓力下降到某一設定數值時,電接點壓力表觸電接通,補給水泵1啟動,向系統補水,O點壓力升高。當壓力升高到某一設定數值時,電接點壓力表觸電斷開,補給水泵停止補水。停止補水后系統壓力逐漸下降到壓力下限，水泵再啟動補水,如此反復,使定壓點壓力在上限與下限之間波動。補給水泵間歇補水定壓比連續補水定壓節省電能,設備簡單,但系統內壓力不如連續補水方式穩定。
