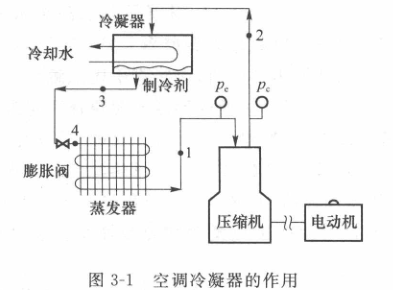

冷凝器的作用是冷卻從壓縮機出來的高溫制冷劑。冷卻它的方式通常有兩種,一種是風冷式,一種是水冷式。所謂的水冷式冷凝器,如圖3-1所示,就是用一個殼管式的換熱器,制冷劑走在殼層(銅管外側),銅管內部走水,利用冷卻水來帶走制冷劑的熱量。冷卻水帶著殼管式冷凝器的熱量,這些熱量通過冷卻塔散熱后降溫,重新回到系統中繼續冷卻。
這種方式一般應用在風冷空調無法布置的場合，每層機房恒溫恒濕空調機組的冷凝器（相當于室外機）集中放置，與室內機采用銅管連接，減少了樓層冷卻水管施工量，避免在機房內布設水管。典型機房精密空調水冷系統如圖3-2所示。
