冷卻水循環部分：該部分由冷卻泵,冷卻水管道,冷卻水塔及冷凝器等組成。制冷劑在冷水機組里循環,經過壓縮機使溫度升高,這時用水將溫度降下來,這部分水稱為冷卻水,冷卻水通過冷冷卻水泵把制冷主機所產生的熱量帶走,再經過冷卻塔把熱量釋放到空氣中,然后回到冷水機組,這樣構成一個冷卻水循環系統,在這個系統上的泵是冷卻水泵。冷凍水循環系統進行熱交換的同時,帶走機房?jī)?nèi)大量的熱能,該熱能和主機的軸功率通過主機內的冷媒傳遞給冷卻水,使冷卻水溫度升高。
冷卻泵將升溫后的冷卻水壓入冷卻水塔,使之與大氣進行熱交換,降低溫度后的冷卻水再送回主機冷凝器完成一個循環。通過冷卻水泵將溫度較高的水送上冷卻塔,通過冷卻塔噴頭,讓水自上而下流動,一方面，通過自然空氣帶走水中熱量;另一方面,通過冷卻風機帶動空氣加速運動,通過空氣帶走熱量的同時加快蒸發,讓水溫降低。溫度降低后的冷卻水再次循環進入制冷主機,帶走制冷主機產生的廢熱,如此循環。

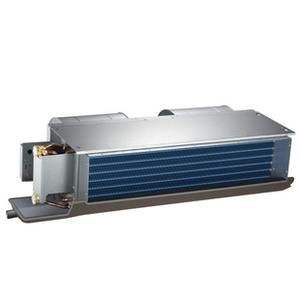

風機盤管：風機盤管空調系統是將由風機和盤管組成的機組直接放在房間內,工作時盤管內根據需要流動熱水或冷水,風機把室內空氣吸進機組,經過過濾后再經盤管冷卻或加熱后送回室內，如此循環以達到調節室內溫度和濕度的目的。
