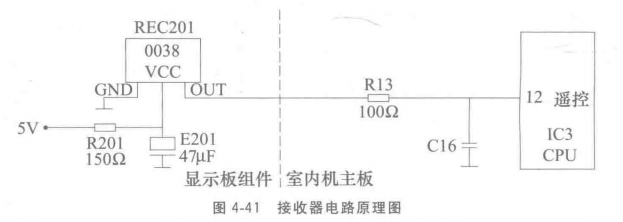

遙控接收電路原理圖見圖4-41，遙控器狀態與CPU引腳電壓的對應關系見表4-7，電路作用是接收遙控器發送的紅外線信號，處理后送至CPU引腳。
遙控器將經過編碼的調制信號以38kHz為載波頻率,發送至位于顯示板組件上的接收器REC201, REC201將光信號轉換為電信號，并進行放大、濾波、整形，經R13送至CPU?腳，CPU內部電路解碼后得出遙控器的按鍵信息，從而對電路進行控制;CPU每接收到遙控信號后都會控制蜂鳴器響一聲給予提示。
接收器在接收到遙控信號時，輸出端的靜態電壓會瞬間下降至約3V，然后迅速上升至靜態電壓。遙控器發射信號時間約1s，接收器接收到遙控信號時輸出端電壓也有約1s的時間瞬間下降。
