制冷系統空調器輸入部分的傳感器電路原理

   2020-03-18 和平4014
核心提示:室內環溫傳感器 室內環溫傳感器固定支架安裝在室內機的進風面作用是檢測室內房間溫度。

傳感器安裝位和實物外觀

①室內環溫傳感器 室內環溫傳感器固定支架安裝在室內機的進風面作用是檢測室內房間溫度。

②室內管溫傳感器 室內管溫傳感器檢測孔焊在蒸發器的管壁上,作用是檢測蒸發器溫度。

③實物外形 室內環溫和室內管溫傳感器均只有2根引線,不同的是,室內環溫傳感器使用塑封探頭,室內管溫傳感器使用銅頭探頭。

工作原理

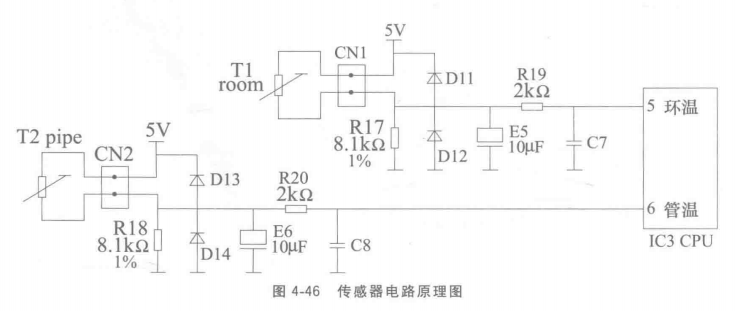

傳感器電路原理圖見圖4-46。室內環溫傳感器向CPU提供房間溫度,與遙控器設定溫度相比較,控制空調器的運行與停止;室內管溫傳感器向CPU提供蒸發器溫度,在制冷系統進入非正常狀態時保護停機。

環溫傳感器room、下偏置電阻R17 (8. 1Ω精密電阻)、二極管D11D12、電解電容E5和瓷片電容C7、電阻R19, CPU⑤腳組成環溫傳感器電路;管溫傳感器pipe、下偏置電91 R18 (8. 1kΩ精密電阻)、二極管1)131)14、電解電容E6和瓷片C8、電阻R20, CPU⑥腳組成管溫傳感器電路。
