顯示方式
美的KFR-26GW/DY-B (E5)空調器使用指示燈+數碼管的方式進行顯示，室內機主板和顯示板組件由一束8根的引線連接。
顯示板組件共設有5個指示燈:智能清潔、定時、運行、強勁、預熱/化霜;使用1個2位數碼管，可顯示設定溫度、房間溫度、故障代碼等，由集成塊HC164驅動5個指示燈和數碼管。
工作原理
①HC164引腳功能 HC164為8位串行移位寄存器，共有14個引腳，其中?腳為5V供電、⑦腳為地;①腳和②腳為數據輸入(DATA)，2個引腳連在一起接主板CPU①腳;⑧腳為時鐘輸人(CLK)，接主板CPU②腳;⑨腳為復位，實接直流5V;③~⑥腳、⑩~?腳共8個引腳為輸出，接指示燈和數碼管。

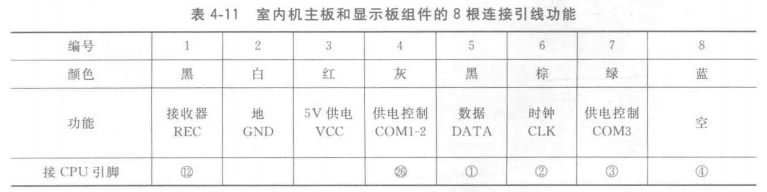

②室內機主板和顯示板組件的8根連接引線功能 見表4-11。其中COM1-2和COM3為顯示板組件上數碼管5V供電引腳的控制引線。
③控制流程 主板CPU②腳向顯示板組件上IC201 (HC164)發送時鐘信號，CPU①腳向HC164發送顯示數據的信息，HC164處理后驅動指示燈和數碼管;CPU③腳和④腳輸出信號控制數碼管5V供電的接通與斷開。
