連接引線 室外機電控系統的負載有壓縮機、室外風機、四通閥線圈共3個，室外機電路將3個負載連接在一起。
室外機接線端子共有4個，分別為:1號接壓縮機公共端、2號為公用零線N, 3號接四通閥線圈、4號接室外風機;其中2號公用零線N通過引線分別接壓縮機線圈和室外風機線圈的公共端、四通閥線圈其中的1根引線，地線直接固定在室外機電控盒的鐵皮上面。

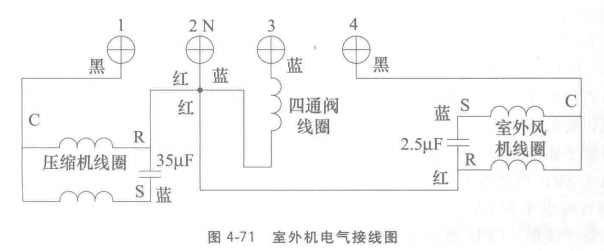

工作原理 室外機電氣接線11見圖4-71。
①制冷模式室內機主板的壓縮機和室外風機繼電器觸點閉合，從而接通L端供電，與電容共同作用使壓縮機和室外風機啟動運行，系統工作在制冷狀態，此時3號四通閥線圈的引線無交流220V供電。
②制熱模式室內機主板的濟南壓縮機、室外風機、四通閥線圈繼電器觸點閉合，從而接通L端供電，為1號壓縮機和3號四通閥線圈、4號室外風機提供交流220V電源，壓縮機、四通閥線圈、室外風機同時工作，系統工作在制熱狀態。
