空調的遙控器電路_發射二極管驅動電路

   2020-03-18 和平4425
核心提示:遙控器發射的紅外線信號,肉眼看不到,但手機的攝像頭卻可分辨出來。

發射二極管驅動電路

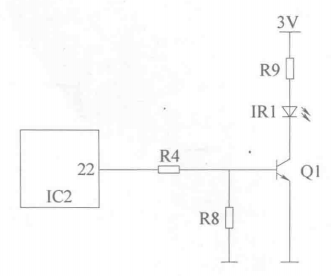

發射二極管馭動電路原理圖見下圖,當按壓按鍵時,CPU通過引腳檢測到相應的按鍵功能(如“開關"),經過指令編碼器轉換為相應的二進制數字編碼指令(以便遙控信號被室內機主板CPU識別讀出),再送至編碼調制器,將二進制的編碼指令調制在38kHz的載頻信號上面,形成調制信號從22腳輸出;R4送至三極管Q1的基極(B),使Q1的集電極(C)和發射極(E)導通,3V電壓正極經電阻R9、紅外發光二極管(發射二極管)IR1, Q13V電壓負極,IR1將調制信號發射出去,發射距離約7m

遙控器檢查方法

遙控器發射的紅外線信號,肉眼看不到,但手機的攝像頭卻可分辨出來。方法是使用手機的攝像功能,將遙控器發射二極管對準手機攝像頭,在按壓按鍵的同時觀察手機屏幕,如果在手機屏幕上觀察到發射二極管發光。則說明遙控器正常;如按壓按鍵的同時,發射二極管并不發光,則說明遙控器有故障。



標簽: 空調
