單相供電柜式空調器的室內風機驅動電路

   2020-03-19 和平4059
核心提示:柜式空調器室內風機用于驅動離心風扇,通常使用抽頭電機調速。本機室內風機型號為YDK60-8E,2擋風速即高速和低速,線圈同樣由運行繞組R和啟動繞組S組成,與單速電機線圈相比,啟動繞組由S1和S2組成,S1繞組又稱為中間繞組,用來調節轉速。線圈引線中灰色為高速,紅色為低速。

調速原理

柜式空調器室內風機用于驅動離心風扇,通常使用抽頭電機調速。本機室內風機型號為YDK60-8E,2擋風速即高速和低速線圈同樣由運行繞組R和啟動繞組S組成,與單速電機線圈相比,啟動繞組由S1S2組成,S1繞組又稱為中間繞組,用來調節轉速。線圈引線中灰色為高速,紅色為低速。

①高速當交流電源L,端為灰線抽頭供電時,灰黑引線為運行繞組,灰棕引線為啟動繞組,室內風機工作在高速狀態。

②低速當交流電源L端為紅線抽頭供電時,紅黑引線為運行繞組,紅棕引線為啟動繞組,相當于將啟動繞組中S1部分申聯至運行繞組,減少啟動繞組線圈的匝數,使得定子與轉子氣隙中形成的旋轉磁勢幅值降低,引起電機輸出的力矩下降。因此室內風機的轉速下降,工作在低速狀態。

工作原理

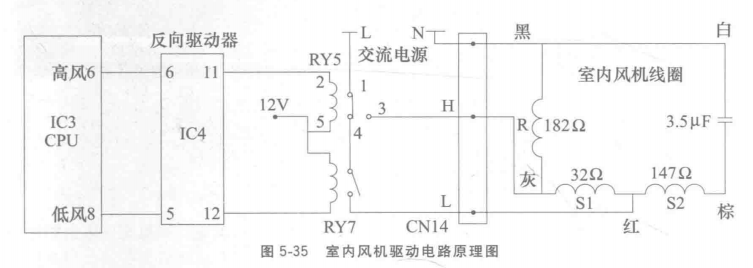

室內風機驅動電路原理圖見圖5-35CPU引腳電壓與室內風機狀態的對應關系見表5-6



由于室內風機只有2擋轉速,相對應的室內機主板設有2個繼電器,CPU的室內風機控制引腳設有2個。當CPU需要控制室內風機高速運行時,⑥腳變為高電平5V(此時⑧腳電壓為0V),送至反相驅動器IC4的⑥腳,使IC4?腳為低電平約0. 8V,繼電器RY5線圈電壓約為直流11. 2V,產生電磁吸力使常開觸點1-3閉合,電源L端為灰色抽頭引線供電,室內風機工作在高速狀態。

CPU需要控制室內風機低速運行時,⑧腳變為高電平5V(此時⑥腳電壓為0V),經反相馭動器放大后使得繼電器RY7觸點閉合,電源L端經RY5常閉觸點1-4, RY7觸點為紅色抽頭供電,室內風機工作在低速狀態。

如果CPU⑥腳和⑧腳電壓同時為0V,則室內風機停止運行。RY5繼電器設有常開和常閉觸點可防止CPU在控制風速轉換的瞬間同時為高速和低速抽頭供電。
