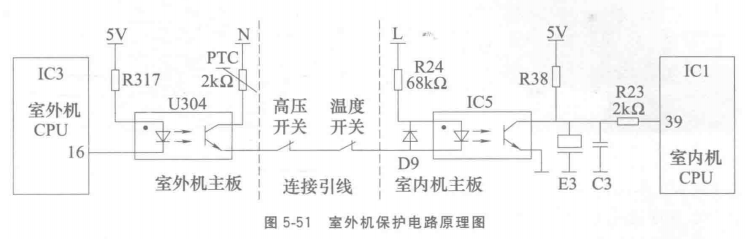

室外機保護黃線正常時為電源N端，室內機主板L端經R24 (68kΩ)電阻降壓，和保護線的電源N端一起為光耦I(lǐng)C5初級供電，初級二極管發光使次級導通，室內機CPU39腳通過電阻R23, IC5次級接地，電壓為低電平(約直流0.1V)，室內機CPU (IC1)判斷室外機保護電路正常，處于待機狀態。
如果上電時三相電源相序錯誤或缺相。則室外機CPU檢測后?腳變?yōu)楦唠娖剑怦頤304次級斷開，室內機主板上的“室外機保護”端子與電源N端不相通，電源L端經電限R24降壓后與N端不能構成回路，光耦1C5初級無供電，使得次級斷開，5V電壓經電阻R38, R23為室內機CPU39腳供電，為高電平5V, CPU檢測后判斷室外機保護電路出現故障，立即報出“室外機保護”的故障代碼，并不再接收遙控和按鍵信號。空調器上電以后或運行過程中，如1h內室內機CPU39腳檢測到4次高電平即直流5V，則會停機進行保護，并報出“室外機保護”的故障代碼。
連接引線
美的部分3P的三相柜式空調器，室外機未設壓縮機排氣管溫度開關和壓力開關，室外機主板“保護輸出”端子的引線，經室內外機連接線直接送至室內機主板上的“室外機保護OUT PRO"端子。
美的部分3P和全部5P的三相柜式空調器，室外機設有壓縮機排氣管溫度開關和壓力開關，室外機主板“保護輸出”端子的引線，經串聯高壓開關和溫度開關的引線后，經室內外機連接線直接送至室內機主板上的“室外機保護OUT PRO”端子，即2個開關引線串接在“室外機保護”黃線之中。
