空調器電控系統主板插座的設計特點

   2020-03-19 和平4395
核心提示:主板交流220V供電和壓縮機引線端子 電源L端引線位于壓縮機繼電器的端子上,端子下方焊點與保險管連接,壓縮機引線端子下方焊點為空。

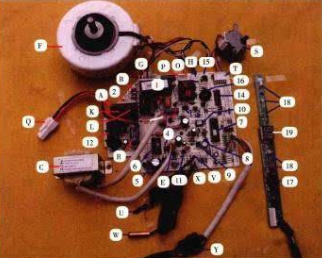

1.主板交流220V供電和壓縮機引線端子 電源L端引線位于壓縮機繼電器的端子上,端子下方焊點與保險管連接,壓縮機引線端子下方焊點為空。電源N端引線則是電源插頭直接供給,主板上標有‘'N"標記。

2.變壓器一次繞組插座 2針插座位于強電區域:1針連接保險管(即電源1,端)1針連接電源N端。

3.變壓器二次繞組插座  2針插座位于弱電區域,也就是和4個整流二極管(或硅橋)最近的插座,2針均連接整流二極爺(或硅橋)

4.傳感器插座 環溫和管溫傳感器2個插座均為2位于主板弱電區域,2個插座的其中1針連在一起接直流5v或地,而另1針接分壓電阻送至CPU引腳。

5.步進電機插座 5針插座位于弱電區域,其中1針接直流12V電壓,另外4針接反相驅動器。


6.顯示板組件(接收器、指示燈)插座 引線數量根據機型不同而不同位于弱電區域;插座設計特點是除直流電源地和5V兩個引針外,其余多數引針全部與CPU引腳相連。

7.霍爾反饋插座 3針插座位于弱電區域:1針接直流12V電壓,1針接地,1針為反饋通過電阻接CPU引腳。

8室內風機(PG電機)插座 3針插座位于強電區域:1針接晶閘管,1針接電容,另1針接電源N端和電容。

9.室外風機和四通閥線圈接線端子 位于強電區域,接線端子與繼電器觸點相連。

:室外風機和青島四通閥線圈引線一端連接繼電器觸點(繼電器型號相同),另一端接在室內機接線端子上,如果主板沒有特別注明,區分比較困難,則可以通過室內機外殼上電氣接線圖上標識判斷。

10.輔助電加熱插頭 2根引線位于強電區域:1根為黑線接電源N,1根為紅線通過繼電器觸點和保險管接電源L端。




標簽: 空調維修
