空調室內機電控系統故障——7812損壞,整機不工作

   2020-03-20 和平4495
核心提示:東洋KFR-35GW/D空調器,上電后整機不工作,導風板不能自動復位。測量空調器插頭阻值為294Ω,插座交流220V電壓正常,可大致說明變壓器正常,導風板不能自動復位說明CPU沒有工作,應首先測量5V電壓是否正常。

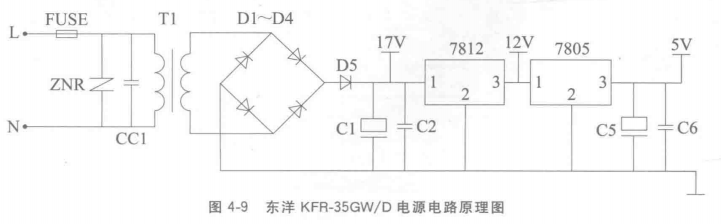

故障說明:KFR-35GW/D空調器,上電后整機不工作,導風板不能自動復位。測空調器插頭阻值為294Ω,插座交流220V電壓正常,可大致說明變壓器正常,導風板不能自動復位說明CPU沒有工作應首先測量5V電壓是否正常。圖4-9為電源電路原理圖。



1.測量直流5V12V電壓

使用萬用表直流電壓擋,黑表筆接7805表面鐵殼(鐵殼為地端相當于接②腳),紅表筆接③腳輸出端,實測電壓為0V,說明7805未輸出電壓,應向前級檢查測量12V電壓。黑表筆不動,紅表筆接7805的①腳輸入(相當于接7812的③腳輸出端)測量12V電壓,實測電壓為0V,說明7812未輸出電壓,應向前級檢查測量7812的①腳輸入端電壓。

2.量7812輸入端電壓和輸出端阻值

黑表筆不動依舊接地,紅表筆接7812的①腳輸入端側量電壓,實測約為19V,說明變壓器二次繞組輸出的交流電壓、整流濾波電路均正常,應檢查12V負載是否短路和7812是否損壞。斷開空調器電源,使用萬用表電阻擋,紅表筆接12V(實接7812的③腳輸出端)、黑表筆接地(實接7805鐵殼)測量12V負載對地阻值,實測約為35kΩ,可排除負載短路故障,初步判斷7812損壞。

說明:12V負載對地阻值,主板不同結果也不相同,數值為實測結果。

3.短接7812的①腳和③腳

為準確判斷7812是否損壞,使用引線短接7812的①腳和③腳,使用萬用表直流電壓擋黑表筆接7805的②腳()、紅表筆接③腳輸出端,實測電壓為直流5V,從而確定7812損壞。    維修措施:更換7812穩壓塊。更換后測量7812的③腳輸出端電壓為穩定的12V, 7805的③腳輸出端電壓為穩定的5V。

總結:①實測12V電壓為0V7812輸入端電壓正常時,不能直接確定7812損壞,應先測量12V電壓對地附值,判斷負載無短路故障后,才能確定7812損壞。② 78127805的最高輸入電壓為直流35V,因此短接7812的①腳和③腳不會過壓損壞7805,可以短時間試機,建議不要長時間使用。
