空調室內機電控系統故障——管溫傳感器損壞,室外機不運行

   2020-03-20 和平4418
核心提示:德州風機供電電壓為交流0V,說明室內機主板未輸出供電。根據開機后“運行”指示燈不亮,說明輸入部分電路出現故障,CPU檢測后未向繼電器電路輸出控制電壓,因此應檢查傳感器電路,電路原理圖參見圖4-46。

故障說明:海信KFR-25G W空調器,遙控開機后室內風機運行,但壓縮機和室外風機均不運行,顯示板組件上的“運行”指示燈也不亮。在室內機接線端子上測量壓縮機與室外

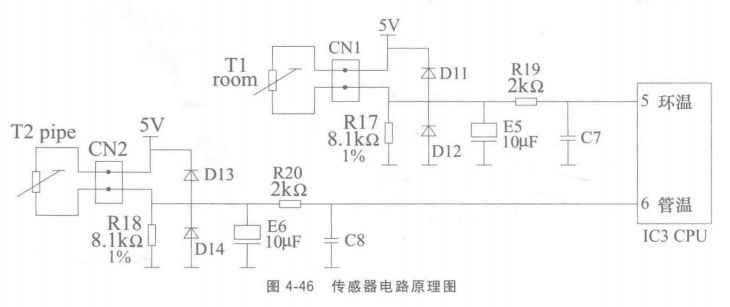

德州風機供電電壓為交流0V,說明室內機主板未輸出供電。根據開機后“運行”指示燈不亮,說明輸入部分電路出現故障,CPU檢測后未向繼電器電路輸出控制電壓,因此應檢查傳感器電路電路原理圖參見圖4-46。



1.量環溫和管溫傳感器插座分壓點電壓  使用萬用表直流電壓擋,將黑表筆接地(本例實接復位集成塊34064地腳),紅表筆接插座分壓點,測量電壓(此時房間度約25℃)。兩個插座的電壓值均應接近2. 5V,量環溫傳感器分壓點電壓約2. 5V,管溫傳感器分壓點電壓為4. 1V,實測說明環溫傳感器電路正常,應重點檢查管溫傳感器電路。

2.量管溫傳感器阻值  斷電并將管溫傳感器從蒸發器檢測孔抽出(防止蒸發器溫度影響測量結果),等待一定時間使傳感器表面溫度接近房間溫度后,再使用萬用表電阻擋測量插頭兩端,正常阻值應接近5kΩ,實測阻值約為1kΩ,說明管溫傳感器阻值變小損壞。

說明:本例空調器傳感器使用型號為25℃ /5kΩ。

維修措施:更換管溫傳感器更換后上電測量管溫傳感器分壓點電壓為直流2. 5 V,和環溫傳感器相同遙控開機后,顯示板組件上的“電源”指示燈、“運行”指示燈點亮,室外風機和壓縮機運行,空調器制冷正常。

應急措施:在夏季維修時,如果析時沒有配件更換,而用戶又十分著急使用,可以將環溫與管溫傳感器捕頭互換,并將環溫傳感器探頭插在蒸發器內部,管溫傳感器探頭放在檢測溫度的支架上。開機后空調器能應急制冷,但沒有溫度自動控制功能(即空調器不停機一直運行),應告知用戶待房間溫度下降到一定位后,需要使用遙控器關機或拔下空調器電源插頭。
