充氮檢漏設備的連接需要用到的設備有氮?dú)怃撈俊p壓器、高壓連接軟管、三通壓力表閥、管路連接器等。圖2-16為制冷管路充氮檢漏設備的連接關系示意圖。
通常將充氮檢漏設備的連接分為四步：第一步是用切管器切開壓縮機工藝管口的風口；第二步是將管路連接器插入工藝管口中，并用氣焊設備焊接；第三步是用連接軟管將管路連接器與三通壓力表閥連接；第四部是用另一根連接軟管將三通壓力表閥與氮?dú)怃撈可系臏p壓器出口連接。

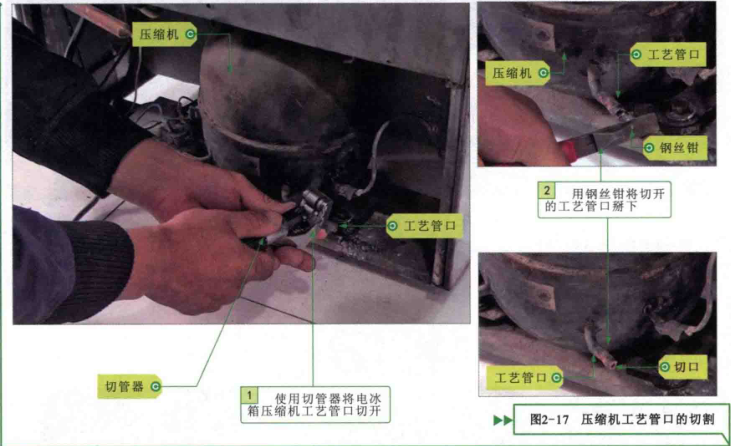

制冷產品的管路系統是一個封閉的循環系統，對管路充氮時，應是在制冷管路中回收或釋放制冷劑后，再將壓縮機工藝管口的封口切開，可方便管路的連接，下面我們以電冰箱管路為例，圖2-17為壓縮機工藝管口的切割。

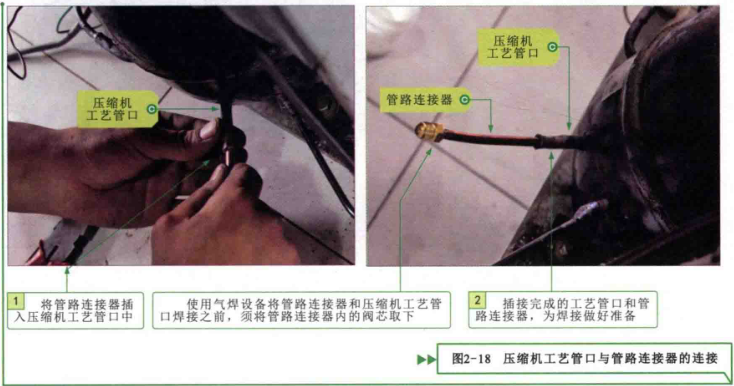

壓縮機的工藝管口無法直接連接軟管，所以需要將管路連接器焊接到工藝管口上，再通過管路連接器的螺口與連接軟管連接，具體操作如圖2-18所示。
