間接啟閉式電磁閥在結構上又分為繼動式和導閥式。兩者工作原理相同，都是由小閥帶動大閥工作，只是結構上有所不同。繼動式將小閥和大閥做在同一閥體上，而導閣式則將小閥(導閥)和大閥(主閥)分做在兩個閥體上，然后用導壓管連起來。下面介紹繼動式閥門。

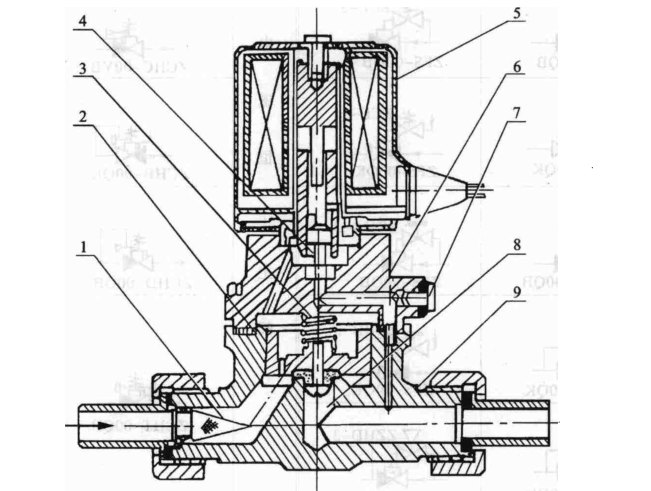

ZCL-6-25型(制冷劑)電磁閥。ZCL-6---25型電磁閥是一種繼動式間接啟閉式電磁閥，其結構如圖3一12所示。
制冷繼動式電磁閥由兩部分組成，即一個小周和一個大閥組成。ZCL-3型電磁閥作為小閥部分，做在大閥蓋上;大閥部分主要由大閥體、活塞、大閥芯、彈簧、大閥口等組成。大閥芯做在活塞上，活塞鉆有1mm的平衡孔。通徑筍15mm以上的還有手動頂桿。
繼動式電磁閥的工作原理是:當小閣線圈通電時，產生磁場，吸起小閥動鐵心，小閥開啟，這時，活塞上腔壓力經過導壓孔(小閥口)泄至出口端，使活塞上腔壓力下降，在上下壓差的作用下.活塞浮起，同時帶動大閱芯上升，使大閥口開啟。由于閥門在開啟過程中，先開啟小閥，然后開啟大閥，故稱二次開閥。當小閥線圈斷電，小閥芯落下，小閥口關閉，把活塞上腔導壓管堵死，切斷了活塞上腔與大閥出口的通路。活塞上下腔壓力經1mm平衡孔均壓，活塞在自重和彈簧力作用下下落，大閣口關閉。繼動式電磁閥的運用不如直接啟閉式靈敏，但因活塞具有使開閥力增大的功能，所以適用于大、中口徑的閥門。
繼動式電磁閥只有在悶的進出口存在一定的壓差時才能開啟，一般徽開壓差為7kPa.全開壓差為14kPa。也即工質流過閥門時要產生開閥的壓力損失，這點與直接啟動式是不同的。直動式電磁閥是靠電磁力直接開啟閥門，因而無開閥壓力損失。
繼動式電磁閥靠活塞自重和彈贊力關閉，當出口端壓力超過進口端壓力14kP。時，活塞會被強行頂起，引起工質倒流。因此，考慮到系統在工作中可能出現反壓差超過14kPa的工況時，繼動式電磁閥的出口端應裝設止回閥。
通徑在價15二以上的電磁閥設有手動頂桿，當電磁導閥失靈或其他原因不能自動開啟閥門時，旋動頂桿，可強行把活塞頂起使大閥口開啟。
