制冷調節風門的作用是調節風管中的空氣流最，常用于空氣調節系統中風量的調節。調節風門的截面積形狀以圓形和矩形為多，結構有單葉風門(蝶閥)和多葉風門(調節風門)之分。
1.蝶閥

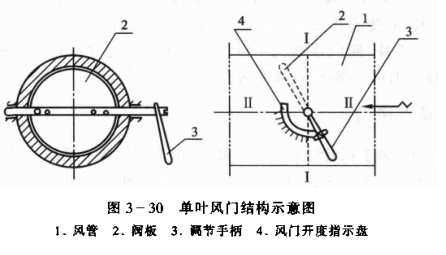

圓形蝶閥的結構如圖3一30所示。使用時只要轉動手柄(調節桿)，改變蝶閥閥板的角度，可改變工質流通截面積，從而調節工質的流量。圖中閥在I一I位置為關閉位置II一II為全開位置.而在I一I至II一II位置范圍內變化時.碟閥即得到不同開度。
在空調系統中，小風管管道可應用像蝶閥那樣的單葉風門來調風管的風量。這種閥門阻力損失小，但關閉時泄漏量大。
一般空調系統中.風管尺寸都較大，為了減小閥板軸的轉矩，將單葉的風門改為多葉的風門。
2.調節風門
空調系統中，為了維持溫度或風壓等參數，常用調節風門來調節空氣流量。風管或風道中應用的調節風門大多是多葉式。多葉式風門有兩種形式.即平行式和對開式。如圖3一31所示。平行式風門的所有葉片都同方向轉動，對開式風門的調節性能比平行式的較好。
調節風門配以執行機構，就可以按瑣定的調節規律自動調節其開啟度，從而控制風管中氣體的流量。常用的執行機構有電動執行機構(電動杠桿)和氣動執行機構。
