一些小型冷庫幾平都是由一臺制冷機組同時向幾個不同庫溫的冷間供應冷量。由于各冷間要求的溫度不同.與之相對應，各冷間的熱發壓力也各不相同。若采用一臺制冷壓縮機、一根總回氣管就不能使各冷間保持其要求的溫度。因此，在那些需要保持較高庫溫的蒸發器出口管道上，通常安裝回氣壓力調節閥.使閥前的壓力保持在冷間溫度所對應的壓力值上，通過回氣壓力調節閥后與壓力值較低的回氣總骨相連接，這樣就保證了系統中各個蒸發器在各自要求的情況下正常工作。這種回氣壓力調節閥稱為背壓閥.亦稱蒸發壓力調節閥。

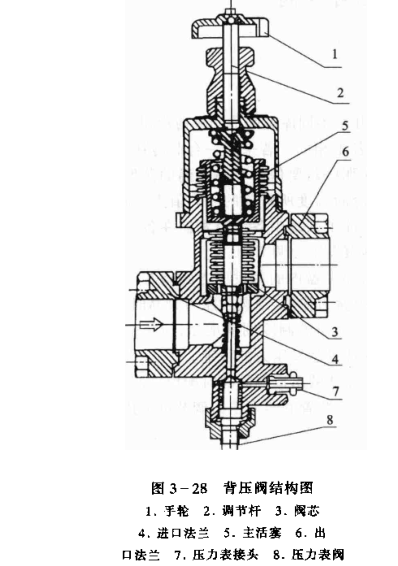

背壓閥的結構如圖3-28所示。其工作原理是:蒸發器內的蒸發壓力經閥芯3小孔進人主活塞，作用在活塞5下平面上，活塞上部受主彈簧的彈簧力作用，當蒸發壓力升高時，工質氣體將克服定值彈黃的壓力推動閥座上移.閥口開大.蒸發器流出的制冷劑量增多，使熱發器的蒸發壓力降低，反之，閥口關小，使蒸發壓力回升。這樣就保持了蒸發壓力的穩定。
在一機多蒸發器系統中使用背壓閥時，在低溫熱發器的出口側需同時配用止回閥，以免停車時高溫燕發器制冷劑向低溫蒸發器倒流。對于大型制冷裝置的燕發壓力調節可采用導閥和主閥控制。
ZFY系列蒸發壓力調節閥有ZFY13一19和ZFY22一35兩種規格，其工作壓力調節范圍0一0.6 MPa,靜態調節偏差≤0.015 MPa.
