檢查吸氣、排氣閥組的方法如下:
1.檢查制冷壓縮機(jī)吸氣、排氣閥片開啟度檢查吸氣、排氣閥片開啟度是根據(jù)氣閥類型，可用塞尺或深度游標(biāo)卡尺進(jìn)行測(cè)量。閥片開啟度是設(shè)計(jì)確定的，它與機(jī)器轉(zhuǎn)速有關(guān)。一般轉(zhuǎn)速越低則允許開啟度越大;反之，轉(zhuǎn)速越高開啟度應(yīng)越小，這是由于壓縮機(jī)轉(zhuǎn)速高，閥片開啟度大，啟閉頻繁，容易引起閥片的損壞。閥片的下降速度一般不超過0. 2m/s。
若測(cè)量的間隙比正常間隙大0. 5mm時(shí)，應(yīng)更換閥片。閥片的密封面磨損成明顯的環(huán)溝，溝深達(dá)0.2mm或磨損量達(dá)原有厚度的1/3(系列12.5壓縮機(jī)的閥片厚度為1. 2mm)時(shí)，必須更換新的閥片。

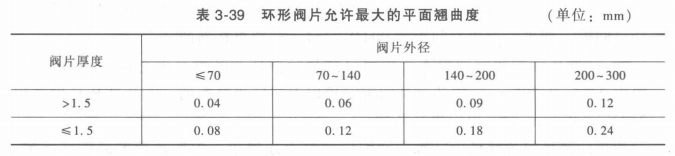

閥片的損壞往往是被擊碎，這與閥片的材質(zhì)有很大關(guān)系。對(duì)閥片的要求是:表面不應(yīng)有裂痕和斑點(diǎn)，閥片接觸密封面的粗糙度值為RaO. 4μm，其余為Ra1.6μm，閥片允許最大的平面翹曲度見表3-39。
2.檢查內(nèi)閥座的密封面磨損度如磨損量達(dá)0. 3mm以上時(shí)，修理或更換新的;內(nèi)閥座底部應(yīng)無撞擊痕跡。
3.檢查外閥座的密封面磨損量與上述相同，同時(shí)檢查底部與氣缸套接觸的座面，不允許有斑點(diǎn)或條狀的黑痕跡。
4.其他項(xiàng)目檢查檢查閥蓋應(yīng)無裂紋現(xiàn)象，否則，必須更換新的;檢查彈簧座孔的磨損情況:氣閥彈簧的彈性減退或損壞，都應(yīng)更換新的。
